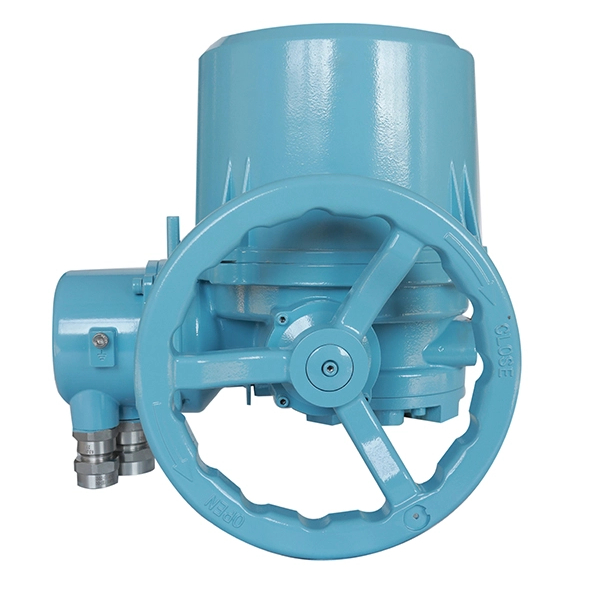

O atuador de válvula elétrica de quarto de volta CKDJH Série Classe 1E Categoria K3 é um dispositivo de acionamento dedicado de nível nuclear para aplicações de energia nuclear, adequado para válvulas rotativas de 0-90°, como válvulas de esfera e válvulas borboleta. Ele atende aos requisitos de segurança elétrica Classe 1E e desligamento seguro Categoria K3, e passou em testes de qualificação de resistência sísmica e de radiação de nível nuclear. O atuador pode suportar irradiação de raios γ de 110×10³Gy e operar de forma estável sob carga sísmica SL2, com grau de proteção IP68. Adotando a conexão de flange padrão ISO5211, ele cobre uma faixa de torque de 60–2500N·m e está disponível nos tipos liga-desliga e regulador. Amplamente aplicado em sistemas de ilha nuclear, ilha convencional, auxiliares de segurança e sistemas de transporte de meio de processo de usinas nucleares, ele fornece uma solução de acionamento de nível nuclear segura e estável para a abertura, fechamento e regulação de válvulas de energia nuclear.
| Quantidade: | |
|---|---|
Série CKDJH
O atuador de válvula elétrica de quarto de volta CKDJH classe 1E categoria K3 é um dispositivo de acionamento dedicado de nível nuclear profissional desenvolvido independentemente por Yangzhou Hengchun Electronics Co., Ltd., um fabricante líder de atuadores de válvula na China. Projetado exclusivamente para aplicações de energia nuclear, este atuador de válvula elétrico de nível nuclear é feito sob medida para válvulas rotativas de 0-90°, incluindo válvulas de esfera e válvulas borboleta, servindo como o principal componente de acionamento para controle de válvula de energia nuclear. Ele está em total conformidade com os requisitos de segurança elétrica Classe 1E e de desligamento seguro Categoria K3 para instalações de energia nuclear, e passou em rigorosos testes de qualificação de resistência à radiação e sísmica de nível nuclear. Como um alto desempenho atuador elétrico de um quarto de volta de , ele integra suporte de carga confiável, adaptabilidade ambiental extrema e controle preciso, fornecendo uma solução de acionamento segura e estável para abertura, fechamento e regulação de válvulas de energia nuclear em todos os sistemas principais de usinas nucleares.
A vantagem mais proeminente da série CKDJH é seu excelente desempenho anti-irradiação e sísmico, que pode suportar irradiação de raios γ de 110×10³Gy e operar de forma estável sob carga sísmica SL2. Atendendo plenamente aos rigorosos requisitos ambientais das usinas nucleares.
Com grau de proteção IP68 , o atuador é resistente à poeira e à imersão em águas profundas, adaptando-se às complexas condições de trabalho dos sistemas de energia nuclear. Ele adota a conexão de flange padrão internacional ISO5211, realizando correspondência universal com válvulas de nível nuclear e fácil instalação e substituição.
Cobrindo uma faixa de torque de 60–2500N·m, o atuador pode atender às necessidades de acionamento de diferentes especificações de válvulas rotativas de energia nuclear. Ele está disponível nos tipos liga-desliga e regulador, suportando tanto o controle simples do interruptor quanto a regulação precisa do fluxo médio das válvulas.
Obteve a certificação de segurança elétrica Classe 1E e desligamento seguro Categoria K3, e todos os indicadores de desempenho passaram nos testes oficiais de qualificação de grau nuclear, garantindo a segurança e confiabilidade de sua operação em sistemas de energia nuclear.
Categoria de parâmetro | Parâmetros Específicos |
Especificações básicas | Tipo de produto: Atuador elétrico de válvula de grau nuclear de um quarto de volta Certificação de grau nuclear: classificação de segurança elétrica classe 1E, classificação sísmica categoria K3, certificação categoria sísmica Ⅰ Vida do projeto: 40 anos Grau de proteção: IP6 |
Potência e Transmissão | Fonte de alimentação: fonte de alimentação CA trifásica de 380 V Estrutura de transmissão: Transmissão mecânica de engrenagem helicoidal Forma de saída: Saída de torque (saída de impulso alcançável através do dispositivo de conversão) Válvulas aplicáveis: Válvulas gaveta de energia nuclear, válvulas globo e outras válvulas lineares |
Capacidade de resistência às condições ambientais e de trabalho | Resistência Sísmica: Suporta carga sísmica de desligamento seguro SL2 Resistência à irradiação: Suporta irradiação de raios γ de 110×10⁴Gy Condições de operação: Operação estável sob condições normais de trabalho e desligamento seguro de emergência |
Proteção e Material do Núcleo | Proteção contra sobrecarga: Conjunto de mola de disco + mecanismo de controle de torque para proteção inteligente contra sobrecarga Materiais principais: carcaça da caixa de engrenagens ZL111, rosca sem-fim 20CrMnTi, engrenagem helicoidal QA110-4-4 Tecnologia de processamento: Processamento mecânico de precisão com inspeção rigorosa durante todo o processo |
Estrutura e Recursos | Característica de design: Design de arquitetura modular Vantagens de operação e manutenção: Instalação e comissionamento convenientes e eficientes; fácil desmontagem, montagem e manutenção de componentes, reduzindo custos de O&M e tempo de inatividade Campo Aplicável: Campo de energia nuclear (correspondente fora do recipiente de contenção do reator nuclear) |
A Hengchun cumpre rigorosamente os padrões de qualidade da indústria de energia nuclear e os requisitos de certificação internacional ISO para a produção da Série CKDJH . Todos os produtos foram submetidos a testes completos de qualificação de nível nuclear, incluindo resistência sísmica, resistência à radiação, resistência a altas e baixas temperaturas e testes de confiabilidade de operação de longo prazo. Todo o processo de fabricação implementa controle de qualidade em circuito fechado, desde a aquisição de matérias-primas até o processamento de componentes, montagem e inspeção de fábrica, com vários nós de inspeção de qualidade para garantir que cada atuador de válvula elétrica de um quarto de volta de nível nuclear atenda aos rigorosos requisitos de operação das usinas nucleares. O produto também possui um sistema completo de garantia de qualidade pós-venda, fornecendo suporte técnico e soluções de manutenção para clientes globais de energia nuclear.
Adaptado para válvulas lineares, como válvulas gaveta e válvulas globo, o atuador aciona a abertura e o fechamento da válvula nos circuitos de resfriamento, água de alimentação e drenagem da ilha nuclear e opera de forma estável sob carga sísmica SL2 para garantir a operação contínua e confiável dos sistemas auxiliares da ilha nuclear.
Aplicado à atuação de válvulas de tubulações de processo de vapor, água de alimentação e água condensada, seu grau de proteção IP68 e resistência à radiação se adaptam às complexas condições de trabalho da ilha convencional, realizando controle preciso do fornecimento médio e apoiando a operação de alta eficiência da ilha convencional.
Como componente principal dos sistemas de resfriamento de emergência e alívio de pressão, ele responde rapidamente aos comandos de controle da válvula sob condições de desligamento seguro de emergência para concluir operações de desligamento seguro, salvaguardando a segurança dos equipamentos de energia nuclear.
Usado para acionamento de válvulas de água, vapor e outras tubulações de transporte de meios de processo de nível nuclear, ele pode operar de forma estável por um longo tempo em ambientes agressivos de energia nuclear, garantindo um transporte suave dos meios de processo.
A série CKDJH é um dispositivo de acionamento dedicado de nível nuclear exclusivo para usinas de energia nuclear e é amplamente aplicado em ilhas nucleares, ilhas convencionais, auxiliares de segurança nuclear e sistemas de transporte de meio de processo de usinas nucleares em todo o mundo.
Sim, com base nas especificações reais da válvula e nos requisitos de condições de trabalho dos clientes de energia nuclear, podemos fornecer ajuste personalizado da faixa de torque e modos de operação, além de fornecer soluções técnicas de suporte e orientação de instalação.
