Série CKDII

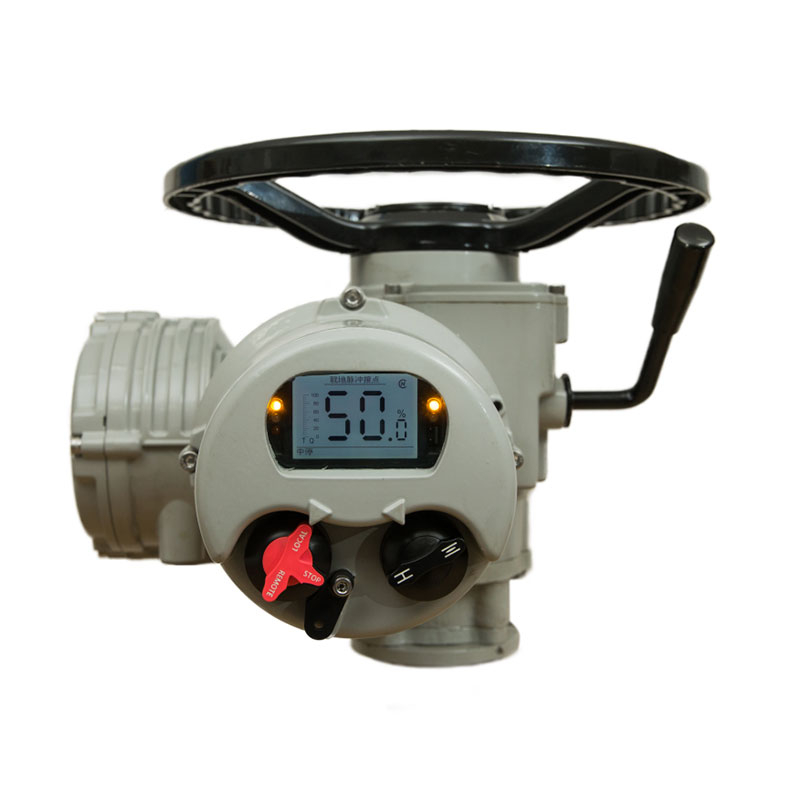

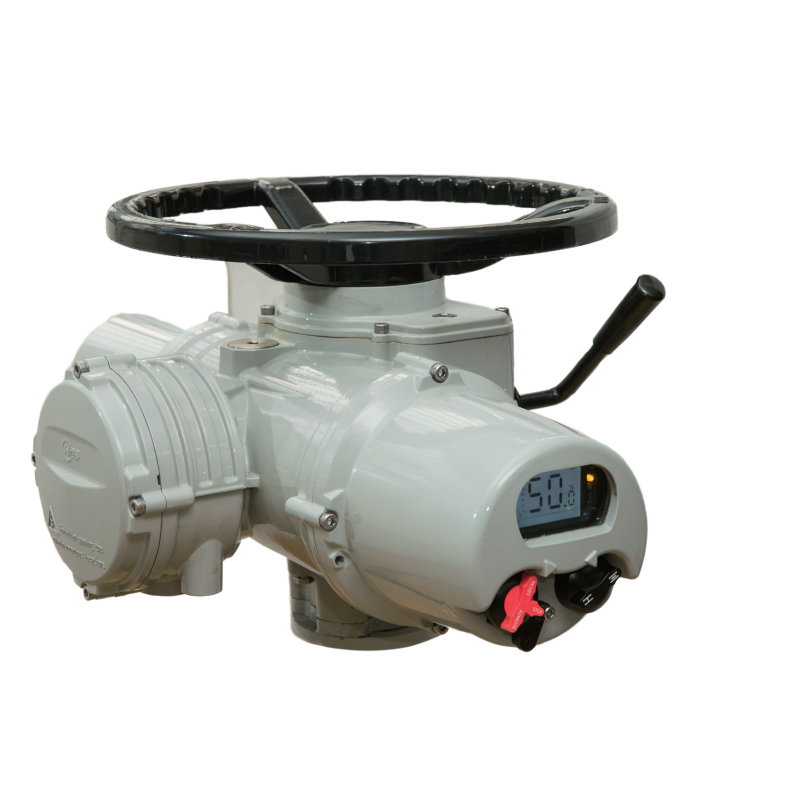

O atuador elétrico multivoltas inteligente da série CKDII é um dispositivo de controle de válvula de automação industrial de última geração desenvolvido de forma independente pela Yangzhou Hengchun Electronics Co., Ltd., um fabricante líder de atuadores industriais na China. Projetado com um sistema de transmissão de engrenagem helicoidal de alta precisão, , motor CA de gaiola de esquilo de alta eficiência e unidade de controle inteligente integrada, este atuador elétrico oferece resposta de comando com atraso zero e operação ultraestável para válvulas industriais. Ele foi especialmente projetado para válvulas gaveta, válvulas globo, válvulas de diafragma e válvulas deslizantes, e apresenta integração perfeita com sistemas de controle industrial convencionais por meio de módulos de comunicação multibus. Com uma classificação de proteção IP68 e desempenho à prova de explosão até Exd II CT6, a Série CKDII se destaca em condições extremas de trabalho, tornando-se um componente essencial para operação industrial segura e eficiente nas áreas de energia, petroquímica, metalurgia e engenharia naval.
Equipado com janela de vidro temperado e tecnologia inovadora de display duplo (matriz de pontos + display de segmento), oferece rica visualização de parâmetros operacionais. Um codificador de posição absoluta magnetoelétrico multivoltas com curso de detecção de 10.000 voltas garante detecção de posição da válvula de alta precisão, e um sistema inteligente de gerenciamento de bateria mantém a exibição contínua da posição da válvula durante falha de energia.
O atuador fornece 31 funções de diagnóstico de falhas (superaquecimento do motor, perda de fase, alarme de torque excessivo, etc.) e vários recursos de diagnóstico preventivo de falhas, incluindo análise de tendência de temperatura e torque, permitindo o monitoramento em tempo real de 10 tipos de informações de status para controle inteligente de risco.
Ele suporta totalmente os principais protocolos de barramento (Autbus, Profibus-DP, Modbus, FF, Hart) e comunicação Bluetooth para interação de dados sem fio e atualização de programa. O design da placa plug-and-play e o suporte da placa de circuito antivibração simplificam a manutenção no local, enquanto a estrutura de vedação dupla melhora o desempenho geral da vedação e expande a cavidade mecânica para facilitar a instalação dos componentes.
Parâmetros | Descrição |
Tipo de fonte de alimentação | CA 220 V (50/60 Hertz) / CA 380 V (50/60 Hertz) opcional |
Faixa de torque | Torque de instalação direta: 40~3000 N·m; com caixa de engrenagens, torque máximo de até 50.000 N·m;Durante o pedido, o modelo específico é selecionado pelo fabricante com base nos requisitos de torque e velocidade. |
Tipo de controle | Opcional: fiação física 、 sinal analógico 、 fieldbus （MODBUS 、 FF 、 HART 、 PROFIBUS-DP） |
material de revestimento | liga de alumínio fundido |
níveis de proteção | O padrão é IP68; outros podem ser personalizados. |
temperatura ambiente | ※Padrão: -30℃ ~ +70℃ |
proteção contra corrosão externa | ※Revestimento padrão: decapagem e fosfatação + pulverização eletrostática de pó de superfície; |
proteção de vedação dupla | A seção de controle é isolada da caixa de junção para proteger os componentes eletrônicos. |
Classificação à prova de explosão: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnologia Motora | Motor de gaiola de esquilo CA totalmente fechado, não refrigerado a ar; Classe de isolamento F (Classe H personalizável); |
serviço motorizado | ※Motor com serviço S4 (adequado para condições de partida periódica); |
acionamento por engrenagem | Autotravamento em todas as velocidades |
Volante | Não gira durante a operação elétrica; equipado com embreagem automática; o torque está em conformidade com o padrão GB/T 28270. |
flange de saída | ISO 5210/GB 12222；flange especial opcional |
óleo lubrificante | Eficácia vitalícia; nenhuma manutenção periódica necessária |
Tipo de fornecimento | Opcional trifásico/monofásico; a tensão máxima para alimentação trifásica é 690V; 50/60Hz |
entrada de cabo | Padrão: 1×M48×2 + 2×M33×2; Tipo à prova de explosão: 1×NPT1.5' + 2×NPT1' (pode ser aumentado); Customizável; Bloco terminal de girassol |
Contexto | Comunicação por infravermelho/pressão (Bluetooth opcional); Parâmetros armazenados em memória não volátil (com proteção por senha); Configurável via display/programador remoto |
Botão no local | Configuração sem ferramentas; Seleção de modo Local/Remoto/Parada; Eletricamente operável em modo local |
Instrução CE | Cumprir com 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão); são aplicáveis normas harmonizadas como a EN 61000. |
Folha de dados de desempenho para atuadores elétricos da série CKDII (380VAC/50HZ): Adequado para tipo On-Off ou tipo modulante (não frequente)
Modelo | Fora | potência do motor | Corrente nominal | ||
Torque nominal | velocidade (rpm) | ||||
CKDII10 | 100 | 24 | 0.25 | 4.2 | |
80 | 36 | 0.3 | 4.8 | ||
60 | 48 | 0.32 | 5 | ||
50 | 72 | 0.38 | 7 | ||
40 | 96 | 0.4 | 8 | ||
CKDII16 | 200 | 24 | 0.5 | 3.18 | |
150 | 36 | 0.56 | 3.3 | ||
120 | 48 | 0.6 | 3.5 | ||
100 | 72 | 0.75 | 4.8 | ||
80 | 96 | 0.8 | 5.1 | ||
CKDII25 | 250 | 24 | 0.63 | 3.5 | |
230 | 36 | 0.86 | 3.5 | ||
200 | 48 | 1 | 4 | ||
180 | 72 | 1.36 | 5.5 | ||
160 | 96 | 1.61 | 6 | ||
140 | 144 | 2.1 | 6.5 | ||
CKDII60 | 600 | 24 | 1.5 | 6 | |
450 | 48 | 2.51 | 7.8 | ||
300 | 96 | 3 | 8.4 | ||
250 | 144 | 3.76 | 9.2 | ||
CKDII100 | 1200 | 24 | 3 | 12 | |
1000 | 36 | 3.8 | 14 | ||
900 | 48 | 4.5 | 15 | ||
800 | 72 | 6 | 16 | ||
700 | 96 | 7 | 16 | ||
600 | 144 | 9 | 18 | ||
550 | 192 | 11 | 20 | ||
CKDII150 | 1500 | 24 | 3.8 | 15 | |
1300 | 36 | 5 | 16 | ||
1100 | 48 | 5.5 | 18 | ||
1000 | 72 | 7.5 | 20 | ||
900 | 96 | 9 | 20 | ||
700 | 144 | 11 | 25 | ||
600 | 192 | 12 | 30 | ||
CKDII200 | 2000 | 24 | 5 | 20 | |
1600 | 36 | 6 | 23 | ||
1400 | 48 | 7 | 25 | ||
1300 | 72 | 9.8 | 28 | ||
1200 | 96 | 12 | 33 | ||
1000 | 144 | 15 | 38 | ||
800 | 192 | 16 | 40 | ||
CKDII250 | 2500 | 24 | 6.5 | 30 | |
2000 | 36 | 7.5 | 32 | ||
1800 | 48 | 9 | 35 | ||
1600 | 72 | 12 | 40 | ||
1500 | 96 | 15 | 45 | ||
1300 | 144 | 19.5 | 55 | ||
1000 | 192 | 20 | 60 | ||
CKDII300 | 3000 | 24 | 7.5 | 35 | |
2400 | 36 | 9 | 38 | ||
2000 | 48 | 10 | 40 | ||
1800 | 96 | 18 | 55 | ||
1500 | 144 | 24 | 60 | ||
1300 | 192 | 26 | 75 | ||
Folha de dados de desempenho para atuadores elétricos da série CKD (380VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | ||
Torque nominal | Torque máximo (Nm) | velocidade (rpm) | |||
CKDII10 | 50 | 100 | 24 | 0.25 | 2.2 |
40 | 80 | 36 | 0.3 | 2.4 | |
30 | 60 | 48 | 0.32 | 2.7 | |
CKDII16 | 100 | 200 | 24 | 0.5 | 3.18 |
80 | 150 | 36 | 0.56 | 3.3 | |
60 | 120 | 48 | 0.6 | 3.5 | |
CKDII25 | 150 | 250 | 24 | 0.63 | 2.8 |
120 | 230 | 36 | 0.86 | 3.3 | |
110 | 200 | 48 | 1 | 3.6 | |
105 | 180 | 72 | 1.36 | 4.1 | |
CKDII60 | 300 | 600 | 24 | 1.5 | 6 |
230 | 450 | 48 | 2.51 | 7.8 | |
O Atuador Hengchun segue rígidos padrões de qualidade internacionais para o Atuador Elétrico Multivoltas Inteligente da Série CKDII , que está em conformidade com 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão), bem como com os padrões harmonizados EN 61000. Todos os parafusos de fixação da tampa final usam aço inoxidável, e o revestimento padrão de fosfatização de decapagem + pulverização eletrostática a pó garante excelente resistência à corrosão (classificação anticorrosiva WF2 para uso marítimo). Para garantia pós-venda, oferecemos garantia de 18 meses para todo o atuador e garantia de 24 meses para componentes principais (motor, controlador, codificador, etc.), com serviço de manutenção profissional vitalício após o período de garantia. Vídeos de instalação gratuitos e orientação técnica remota estão disponíveis para todos os clientes.
Ele opera de forma estável na Usina Elétrica Jinneng Changzhi (temperatura ambiente >100°C, temperatura média >400°C) com um design tipo split. No Xinjiang Beitun Oil Depot (mínimo de -49°C) com display OLED que funciona sem pré-aquecimento a -50°C e vedações de borracha de silicone de baixa temperatura.
Adotado na plataforma de perfuração CNOOC Weizhou e na plataforma offshore 196. Possui componentes de aço inoxidável 316L e proteção IP66, adaptando-se a ambientes marinhos com alta névoa salina e alta umidade.
Aplicado à válvula reguladora de água de dessuperaquecimento primária da Usina Elétrica do Grupo de Mineração de Xuzhou (mais de 400 ajustes/hora). Ele suporta uma frequência máxima de atuação de 1.200 vezes/hora com algoritmo de controle PID e engrenagens helicoidais resistentes ao desgaste.
Forneça os parâmetros da sua válvula (tipo, torque nominal), dados de condição de trabalho (pressão, temperatura, nível de corrosão) e requisitos de controle (tipo de sinal, necessidades de feedback), e nossa equipe profissional fornecerá orientação gratuita e precisa para a seleção do modelo.
28 a 30 dias úteis para modelos padrão; 30-45 dias úteis para modelos personalizados (temperatura extrema/corrosão, torque especial).
Orientação remota gratuita e vídeos de instalação são fornecidos para todos os clientes; orientações de instalação no local estão disponíveis para compras em grandes quantidades (despesas de viagem suportadas pelo comprador).
