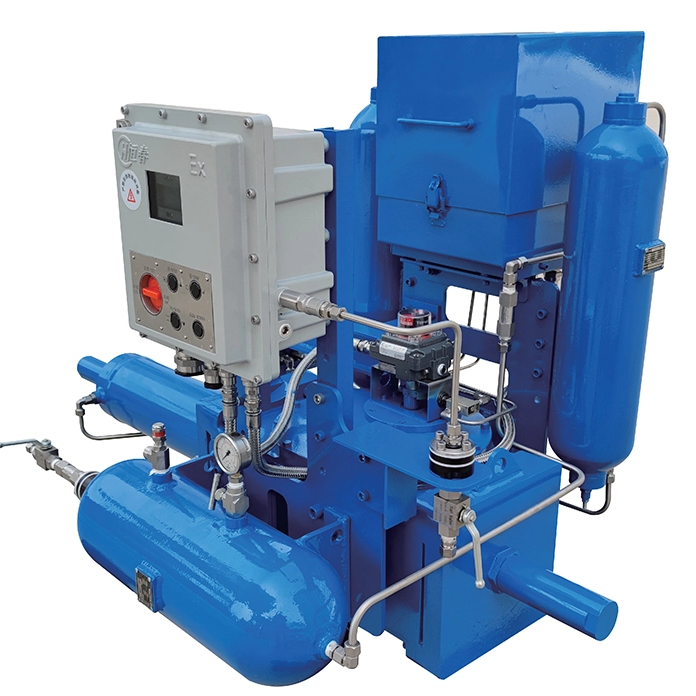

O atuador gás sobre óleo CKQY é usado principalmente para desligamento de emergência e proteção contra quebra de linha de válvulas em tubulações de transmissão de petróleo e gás de longa distância. Este produto extrai gás diretamente da tubulação utilizando a pressão da tubulação, eliminando a necessidade de qualquer fonte de alimentação externa ou outras fontes de energia auxiliares. Garante o rápido desligamento da linha tronco de transmissão de gás em cenários de emergência para salvaguardar a segurança do gasoduto. Nitrogênio ou ar comprimido também podem ser selecionados como fonte de energia como alternativa.
| Status de disponibilidade: | |
|---|---|
| Quantidade: | |
Série CKQY
O atuador gás sobre óleo da série CKQY é um atuador de válvula de alto desempenho desenvolvido independentemente pela Yangzhou Hengchun Electronics Co., Ltd., um fabricante profissional de atuadores industriais com sede na China. Projetado para a indústria de petróleo e gás, este atuador gás sobre petróleo é dedicado ao desligamento de emergência e proteção contra ruptura de linha de válvulas em tubulações de transmissão de petróleo e gás de longa distância. Sua principal característica de projeto é a extração de gás diretamente do gasoduto, utilizando a pressão do gasoduto, o que elimina a necessidade de fonte de alimentação externa ou fontes de energia auxiliares, garantindo uma operação confiável em condições remotas e adversas de trabalho em campos de petróleo e gás. O atuador pode desligar rapidamente a linha tronco de transmissão de gás em cenários de emergência para salvaguardar a segurança da tubulação e também suporta nitrogênio ou ar comprimido como fontes de energia alternativas para aplicação flexível em diferentes ambientes no local. Como chave atuador de válvula para segurança de oleodutos e gasodutos, ele atende perfeitamente aos requisitos de alta confiabilidade e resposta a emergências da indústria.

Baseando-se na pressão da tubulação para fornecimento de gás, o atuador atinge operação totalmente autoalimentada sem eletricidade externa ou outra energia auxiliar. Resolvendo o problema de fornecimento de energia de atuadores em seções remotas de oleodutos e gasodutos e melhorando significativamente a adaptabilidade no local.
O projeto estrutural hidráulico e pneumático otimizado permite o fechamento rápido e preciso de válvulas de tubulações em situações de emergência, como ruptura de linha e pressão anormal. Prevenindo eficazmente o vazamento de petróleo e gás e reduzindo as perdas por acidentes de segurança.
Além do gás gasoduto, é compatível com nitrogênio e ar comprimido como fontes alternativas de energia. Atendendo às necessidades personalizadas de fornecimento de energia de diferentes estações de oleodutos e gasodutos e cenários de construção.
O sistema hidráulico e pneumático integrado possui boa vedação e resistência à pressão. Sem infiltração no circuito de óleo sob operação normal, e a transmissão mecânica é suave e sem interferência, garantindo uma operação estável a longo prazo sob condições industriais adversas.
Categoria de parâmetro | Item Específico | Parâmetro Técnico |
Desempenho de estrutura e resistência à vibração | Projeto Estrutural Geral | Estrutura antivibração, tipo suporte fixo integral |
Desempenho de resistência à vibração | Faixa de frequência 5Hz~200Hz~5Hz, aceleração 0,75g, atendendo aos requisitos de frequência de varredura | |
Módulo de controle pneumático | Formulário de projeto | Módulo de controle pneumático modular, compacto e integrado, reduzindo conexões e possíveis riscos de vazamento |
Válvula solenóide à prova de explosão de alta pressão | Pressão de Trabalho | 1~12MPa |
Pressão Máxima | 12 MPa | |
Classificação à prova de explosão | ExdⅡCT6 | |
Faixa de temperatura de trabalho | -46°C ~ +70°C | |
Componentes de operação manual | Tipo de bomba manual e deslocamento máximo | Bomba manual de alto fluxo, máximo 70ml por curso |
Operação de comutação direcional | Alterne os botões em ambos os lados para realizar a comutação direcional de abertura e fechamento da válvula | |
Sistema de monitoramento de bateria | Recursos de projeto | Consumo de energia ultrabaixo, monitoramento dinâmico da capacidade da bateria |
Fonte de energia | Adapte-se a baterias solares, estenda o tempo de espera e garanta operação contínua em dias chuvosos | |
Caixa de junção à prova de chamas | Botão de alternância | Modo de indução magnética, aumentando a segurança; certificado à prova de explosão e certificado 3C obtido |
Padrão de Certificação | Certificação completa da máquina | Certificado SIL3, certificado à prova de explosão e certificado 3C obtido |
Certificação de válvula solenóide à prova de explosão | Certificado SIL3 e certificado à prova de explosão Exd ⅡCT6 obtido |
O Atuador Hengchun segue um rigoroso controle de qualidade em toda a pesquisa e desenvolvimento, fabricação e entrega do Atuador Gás sobre Petróleo Série CKQY . Como fabricante com certificação ISO, todos os nossos produtos de atuadores atendem aos padrões industriais internacionais e aos requisitos à prova de explosão da indústria de petróleo e gás. Cada atuador gás sobre óleo passa por testes de fábrica, incluindo teste de ciclo de operação manual, teste de vazamento pneumático de 1MPa, verificação da função ESD/LBP e inspeção de infiltração do circuito de óleo para garantir que nenhum produto defeituoso saia da fábrica. A oficina de fabricação adota equipamentos de produção profissionais e instrumentos de inspeção de qualidade, e os componentes principais são rigorosamente selecionados para garantir a vida útil do produto e a confiabilidade operacional em ambientes agressivos de oleodutos e gasodutos.
O atuador gás sobre óleo da série CKQY é aplicado principalmente em tubulações de transmissão de petróleo e gás de longa distância , o principal equipamento de segurança para controle liga-desliga de válvulas de linha principal, válvulas de ramificação e válvulas de estação em projetos de transmissão de petróleo e gás. É amplamente utilizado em redes de oleodutos e gasodutos onshore, estações urbanas de gás natural e oleodutos de transmissão de produtos petrolíferos de longa distância, fornecendo proteção de segurança de emergência para operação de oleodutos. Além disso, pode ser customizado para se adaptar ao fechamento de emergência de válvulas chave da indústria petroquímica com requisitos de pressão e segurança semelhantes, ampliando o escopo de aplicação do produto.
Não. O atuador extrai gás diretamente do oleoduto e gasoduto, utilizando a pressão do gasoduto para realizar a operação com alimentação própria, sem a necessidade de fonte de alimentação externa ou outras fontes de energia auxiliares. Nitrogênio ou ar comprimido também podem ser usados como fontes alternativas de energia, conforme necessário.
Primeiro, confirme se a pressão da tubulação está dentro da faixa projetada; em seguida, conclua a conexão do suprimento de ar e a fiação do sinal de controle/feedback. Realize um teste de ciclo manual com uma bomba manual hidráulica e um teste pneumático a 1MPa para verificar vazamentos no circuito de ar. Verifique o acionamento preciso dos interruptores de limite nas posições finais da válvula e conclua a configuração dos parâmetros e os testes de função para ESD/LBP, se equipado. Finalmente, verifique se há infiltração no circuito de óleo e reinicie a válvula de reinicialização manual.
