Série CKDYJ

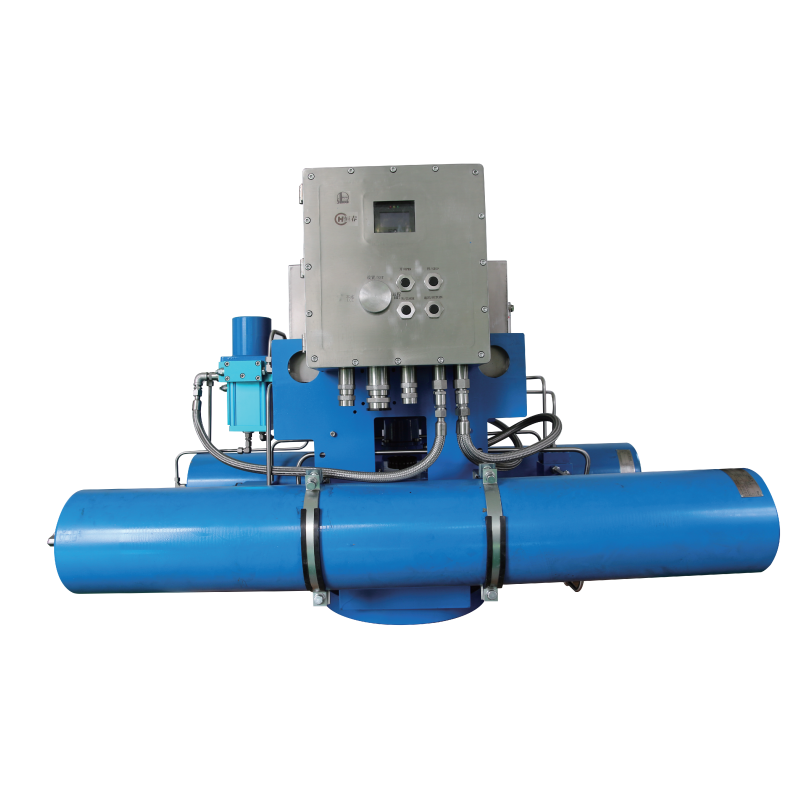

O atuador eletro-hidráulico inteligente de giro parcial da série CKDYJ é um dispositivo de controle de terminal integrado mecatrônico-hidráulico desenvolvido de forma independente por Yangzhou Hengchun Electronics Co., Ltd. Como um alto desempenho atuador eletro-hidráulico de giro parcial de , ele adota um design modular integrado com uma bomba hidráulica e tanque de óleo integrados, eliminando a necessidade de fornecimento externo de óleo e reduzindo a complexidade da instalação no local. Este atuador de válvula inteligente combina perfeitamente com válvulas borboleta, válvulas esféricas, válvulas gaveta e outros tipos de válvulas, suportando modos de controle remoto/local/infravermelho e está equipado com desligamento de emergência ESD e funções manuais de operação de emergência, garantindo operação segura e confiável em diversas condições de trabalho.
Este atuador industrial apresenta excelente desempenho com múltiplas vantagens essenciais. Ele apresenta uma ampla faixa de torque de saída (800 N·m – 290.000 N·m) para se adaptar às demandas de controle de válvulas de serviço pesado, com uma velocidade de resposta rápida (5 Hz) e alta precisão de controle (< 0,15% do curso completo) para regulação precisa de fluxo e pressão. O design de comissionamento sem cobertura permite a configuração de parâmetros por meio de botões do painel ou configuradores infravermelhos não intrusivos, melhorando a eficiência da manutenção. Equipado com microprocessadores ARM de 32 bits de nível automotivo, possui forte capacidade anti-interferência e alta confiabilidade. Um display OLED de tela grande com IHM chinês-inglês mostra claramente informações de posição, pressão e falha, e a função abrangente de registro de dados facilita a rastreabilidade. Atinge uma classe de proteção máxima IP68 e possui classificações à prova de explosão Ex d IIB T4 / Ex d IIC T4, adequadas para ambientes agressivos e perigosos. Além disso, possui proteção dupla contra sobrepressão, retenção de posição de falha de energia, design de vazamento zero e regulação de velocidade do servo motor para evitar golpe de aríete, com baixos requisitos de manutenção. Vários modos de comunicação (analógico, digital, PROFIBUS, MODBUS) permitem integração perfeita com sistemas DCS/PLC.
Parâmetros | Descrição |
Faixa de Torque | Montagem direta do curso angular: 800N.m -290000N.m) |
Tipo de controle | On-off, Regulação, Fieldbus |
Precisão de controle | <0,2% (Tipo de regulação: <0,15%) |
Banda Morta | 0,15%~5% (ajustável); Repetibilidade: <0,15% |
Tempo de resposta | <0,2s |
Classe de Proteção | IP65, IP68 (personalizável) |
Faixa de temperatura | Tipo padrão: -20~70°C; Opção de baixa temperatura: -40~70°C |
Classe à prova de explosão | ExdIIBT4, ExdIICT4 (personalizável) |
Tecnologia Motora | Servo motor DC sem escova |
Poder | Tipo geral: 750W/1500W/3000W |
Classe de Isolamento de Motor | CLASSE F (155°C) |
Tensão da fonte de alimentação | 220 V/380 V CA, 50/60 Hz |
Conexão Elétrica | M332 × 2 peças, M482 × 1 peça |
Sinal de entrada | 4-20mA (tipo Regulador) ou Contato Seco (tipo On-off) ou Sinal Fieldbus |
Sinal de saída | 4-20mA (tipo regulador) ou contato seco (posição aberta, posição fechada ou alarme de falha, etc.) |
Sensor de posição | Codificador absoluto Hall (mede diretamente o curso/ângulo do fuso de saída) |
Sensor de Torque | Realimenta diretamente o torque/impulso de saída medindo a pressão de saída; Resolução: 0,1% |
Pressão nominal do sistema | 12-14MPa |
Indicador de posição | Mecânico/Eletrônico |
Óleo Hidráulico | Óleo hidráulico padrão 32#; Óleo hidráulico de baixa temperatura (opcional para condições de baixa temperatura) |
Flange de saída | Está em conformidade com os padrões ISO 5210/GB12222 e ISO5211/GB12223 |
Modelo | Diâmetro do furo | Torque de saída de 10Mpa | Torque de saída de 14Mpa | Tempo de AVC(S) | ||
Motor 750W | Motor 1500W | Motor 3000W | ||||
CKDYJ08 | 50 (Único) | 800 | 1120 | 5.5 | 2.7 | 一 |
CKDYJ13 | 63 (Único) | 1300 | 1890 | 8 | 4 | 一 |
CKDYJ15 | 50 (duplo) | 1500 | 2100 | 9.5 | 4.6 | 一 |
CKDYJ24 | 80 (Único) | 2400 | 3300 | 14.5 | 7.5 | 一 |
CKDYJ30 | 63 (duplo) | 2750 | 3850 | 16 | 8 | 一 |
CKDYJ45 | 100 (Único) | 4500 | 6300 | 27 | 14 | 一 |
CKDYJ50 | 80 (Duplo) | 4900 | 6800 | 27 | 14 | 一 |
CKDYJ80 | 125 (Único) | 8200 | 11400 | 47 | 24 | 一 |
CKDYJ100 | 100 (duplo) | 9200 | 12800 | 53 | 27 | 14 |
CKDYJ120 | 140 (Único) | 12000 | 16800 | 64 | 32 | 16 |
CKDYJ170 | 125 (duplo) | 16300 | 22800 | 一 | 47 | 24 |
CKDYJ220 | 140 (duplo) | 22000 | 30800 | 一 | 67 | 34 |
CKDYJ300 | 160 (duplo) | 32000 | 44800 | 一 | 93 | 47 |
CKDYJ450 | 180 (duplo) | 45000 | 63000 | 一 | 128 | 64 |
CKDYJ700 | 200 (duplo) | 65000 | 91000 | 一 | 184 | 92 |
Hengchun segue um rigoroso controle de qualidade para o atuador eletro-hidráulico inteligente de giro parcial da série CKDYJ , com toda a máquina desfrutando de uma garantia de 18 meses e componentes principais (motor, controlador, etc.) uma garantia de 24 meses , além de serviço de manutenção vitalício após o período de garantia. O produto é fabricado de acordo com padrões internacionais e certificação ISO, com todas as peças principais testadas rigorosamente para garantir um desempenho estável. Fornecemos vídeos de instalação gratuitos e orientação técnica remota para todos os clientes; orientações de instalação no local estão disponíveis para compras em grandes quantidades (despesas de viagem suportadas pelo comprador). Os modelos padrão têm prazo de entrega de 28 a 30 dias úteis e os modelos customizados de 30 a 45 dias úteis.
O atuador eletro-hidráulico inteligente de giro parcial da série CKDYJ é amplamente utilizado em mais de 20 cenários industriais, cobrindo campos principais como petróleo e gás (cabeça de poço, gasoduto de longa distância, terminal de GNL), petroquímico (reator, torre de retificação), energia (energia térmica/nuclear, armazenamento de energia fotovoltaica/eólica), tratamento de água (sistema hidráulico, estação de tratamento de esgoto), metalurgia (fábrica de ferro e aço, fundição de metais não ferrosos), engenharia naval (plataforma de petróleo offshore, sistema de energia marítima) e processamento farmacêutico/alimentar. É especialmente adequado para condições de trabalho à prova de explosão, , cenários de operação autônoma e ambientes agressivos com temperaturas extremas, poeira e corrosão, atendendo às demandas de controle de válvulas industriais em diferentes condições complexas.
Forneça parâmetros detalhados da válvula (tipo, torque necessário), parâmetros de condição de trabalho (pressão, temperatura, ambiente) e requisitos de controle (tipo de sinal, necessidades de feedback), e nossa equipe profissional fornecerá assistência individual na seleção de modelos gratuitamente.
Além da garantia padrão, oferecemos manutenção vitalícia, incluindo diagnóstico de falhas, fornecimento de peças de reposição e reparo no local. Nossa equipe de pós-venda responde rapidamente para resolver os problemas dos clientes em tempo hábil.
