Série BHS

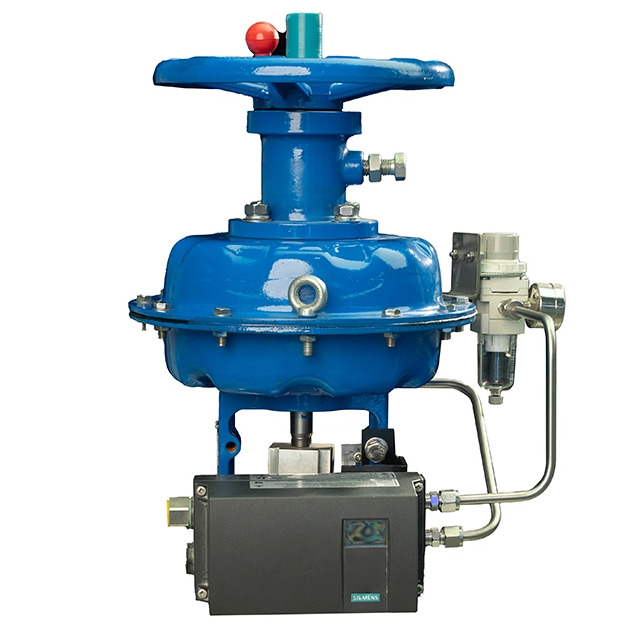

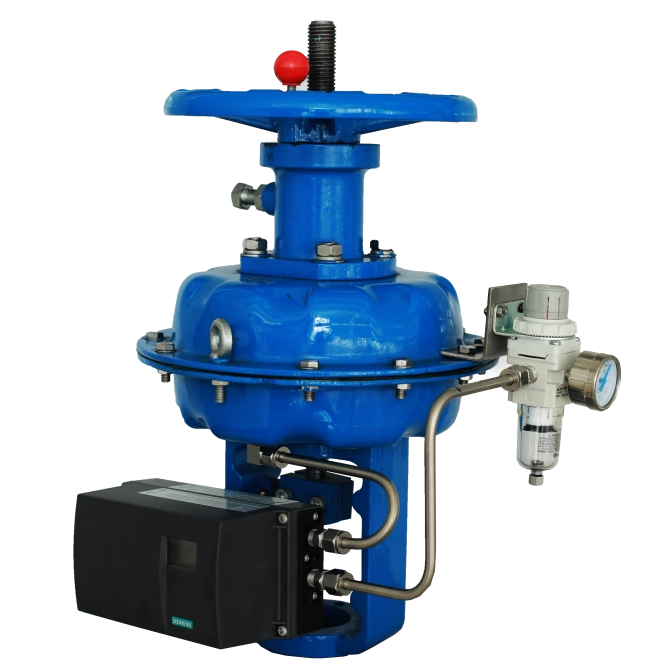

Fabricado por Yangzhou Hengchun Electronics Co., Ltd., o Atuador Pneumático Tipo Diafragma Série BHS é um dispositivo de controle pneumático de alto desempenho que converte sinais de pressão pneumática em deslocamento linear preciso e força de saída por meio de diafragmas elásticos. Como um atuador pneumático central para controle de válvula industrial, ele aciona diretamente o movimento do carretel de válvulas de controle e válvulas globo, realizando regulação contínua precisa e controle liga-desliga dos principais parâmetros do processo, incluindo taxa de fluxo de fluido, pressão e temperatura. Classificada nos tipos de retorno por mola (ação simples) e dupla ação, a versão de ação simples foi especialmente projetada para condições de trabalho de desligamento de emergência (ESD), tornando-a uma escolha confiável para controle de segurança industrial. Com um empuxo máximo de ação única de 93KN a uma pressão de 5Bar, esta série se destaca em aplicações industriais pesadas.
O atuador apresenta uma pressão operacional nominal de 0,4-0,8 MPa (0,6 MPa para uso comum) e uma resistência à pressão de 1,5 vezes a pressão nominal. Com 3 minutos de retenção de pressão sem vazamento ou deformação, garantindo operação estável sob condições de alta pressão.
Adotando materiais de alta qualidade (bloco de cilindros de ferro dúctil/alumínio fundido QT450, pistão de liga de alumínio, vedações NBR/FKM). O atuador atinge taxas de vazamento ultrabaixas, atendendo aos rígidos padrões de vedação industrial para o lado da contrapressão e a extremidade do eixo.
Tem uma vida útil de ≥50.000 ciclos de abertura-fechamento sob carga nominal, com uma temperatura operacional padrão de -20℃~+80℃ e versões personalizáveis de baixa/alta temperatura (-40℃~+80℃/-20℃~+120℃). O grau de proteção atinge IP65/IP67, com grau opcional à prova de explosão Exd II BT4/CT4 para ambientes perigosos.
Equipado com acessórios completos padrão e opcionais, ele suporta métodos de montagem em suporte/flange. Em conformidade com os padrões nacionais de conexão e pode ser perfeitamente combinado com várias válvulas industriais.
Parâmetros | Descrição |
Modo de ação | Retorno por mola (ação simples) |
impulso de ação única | 93KN (pressão: 5Bar) |
Pressão operacional nominal | 0,4-0,8 MPa (0,6 MPa comumente usado) |
Força para suportar pressão | 1,5 vezes a pressão operacional nominal, retenção de pressão por 3 minutos sem vazamento/deformação |
Taxa de vazamento | Lado de contrapressão ≤ (3+0,15D)cm³/min; Extremidade do eixo ≤ (3+0,15d)cm³/min (D=furo do cilindro, d=diâmetro do eixo, unidade: mm) |
Vida útil de atuação | ≥50.000 ciclos de abertura-fechamento (sob carga nominal) |
Temperatura operacional | Padrão: -20℃~+80℃; Baixa temperatura personalizada: -40℃~+80℃; Alta temperatura personalizada: -20℃~+120℃ |
Grau de proteção | IP65/IP67 |
Grau à prova de explosão | Exd II BT4/CT4 (opcional) |
Materiais | Bloco de cilindros: ferro dúctil QT450/alumínio fundido; Pistão: liga de alumínio; Selos: NBR/FKM |
Padrão de conexão | Conexão de flange compatível com GB/T 12223; Rosca da porta de ar compatível com GB/T 7306.1/2 |
Método de montagem | Tipo de suporte / tipo de flange |
Acessórios padrão | Indicador de abertura, limitador de curso, mecanismo manual, feedback de sinal |
Acessórios opcionais | Válvula solenóide, posicionador, regulador do filtro de ar, válvula de bloqueio |
Período de garantia | 18 meses para a unidade completa |
Prazo de entrega | 25-30 dias úteis para modelos padrão |
Medidor de impulso dos atuadores pneumáticos do tipo diafragma da série BHS | ||||||
modelo | Área efetiva do diafragma (cm²) | AVC | Faixa de mola (KPa) | Pressão do gás (Bar) | força da mola | Força de pressão do gás |
BHS22 | 350 | 16 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
BHS23 | 350 | 25 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
BHS34 | 560 | 40 | 20~100 | 0.14 | 1120 | 2240 |
40~200 | 0.25 | 2240 | 2800 | |||
80~240 | 0.3 | 4480 | 3360 | |||
BHS45 | 900 | 60 | 20~100 | 0.14 | 1800 | 3600 |
40~200 | 0.25 | 3600 | 4500 | |||
80~240 | 0.3 | 7200 | 5400 | |||
BHS56 | 1500 | 100 | 20~100 | 0.14 | 3000 | 6000 |
40~200 | 0.25 | 6000 | 7500 | |||
80~240 | 0.3 | 12000 | 9000 | |||
O Atuador Hengchun segue rigorosos sistemas de fabricação e controle de qualidade com certificação ISO para o Atuador Pneumático Tipo Diafragma Série BHS . Cada unidade passa por rigorosos testes de retenção de pressão, vazamento e durabilidade antes da entrega, garantindo a conformidade com os padrões de qualidade industrial. O produto oferece garantia de 18 meses para a unidade completa, com suporte pós-venda profissional que abrange consultoria técnica e fornecimento de peças de reposição. Todas as matérias-primas e acessórios são selecionados de fornecedores globais qualificados, garantindo ainda mais a confiabilidade do atuador a longo prazo.
O atuador pneumático tipo diafragma da série BHS é amplamente aplicado nos principais setores industriais, incluindo petróleo e gás , geração de energia e tratamento de água. Os casos de uso típicos incluem: sistemas de desligamento de emergência ESD em oleodutos e gasodutos, regulação de fluxo e pressão de meios de processo em usinas termelétricas, controle preciso de válvulas de processo de tratamento de água e controle liga-desliga/regulação de válvulas globo e válvulas de controle em indústrias de processamento químico. Seu projeto de retorno por mola o torna a primeira escolha para condições de trabalho críticas de segurança que exigem fechamento rápido da válvula em situações de emergência.
A versão com retorno por mola (ação simples) é usada principalmente para condições de trabalho de desligamento de emergência (ESD), que pode acionar automaticamente a reinicialização e o desligamento da válvula quando a pressão pneumática é perdida, garantindo a segurança do processo industrial.
Os acessórios padrão incluem indicador de abertura, limitador de curso, mecanismo manual e feedback de sinal; os acessórios opcionais abrangem válvula solenóide, posicionador, regulador de filtro de ar e válvula de bloqueio, suportando configuração personalizada para diferentes necessidades industriais.
