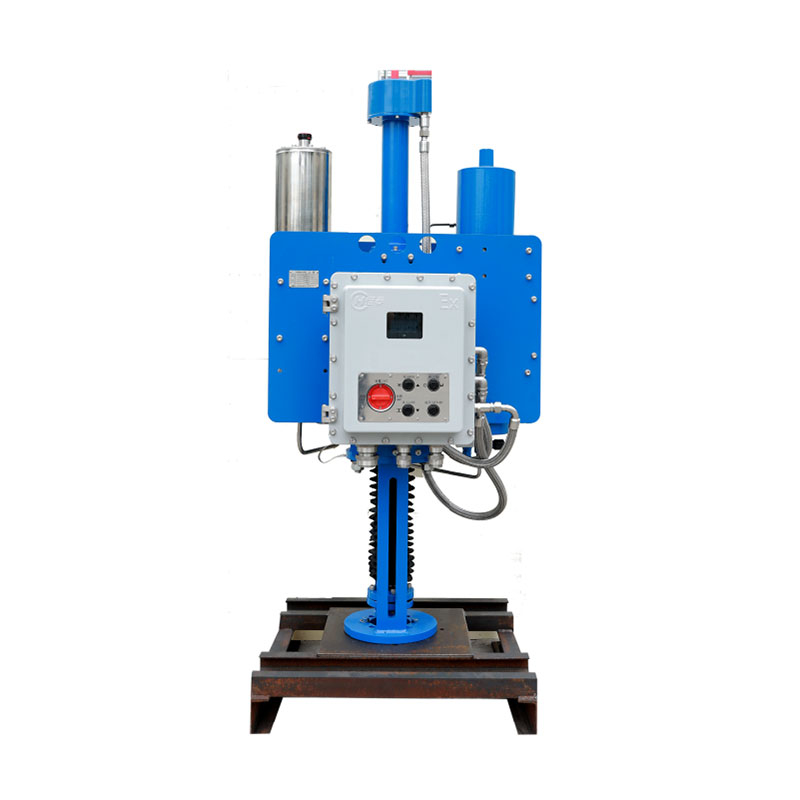

Série CKDYM
O Atuador Hidráulico de Curso Linear Série CKDYM é uma unidade de controle final de alta precisão para sistemas de automação industrial, projetada pela Hengchun Actuator - um fabricante líder na China de soluções de atuadores eletro-hidráulicos . Integrando servo eletro-hidráulico avançado e tecnologias de controle inteligente, este atuador oferece correspondência precisa de torque de empuxo para válvulas lineares, redefinindo a confiabilidade e a eficiência no controle de válvulas industriais. Acionado por servo motor e bomba hidráulica de alta pressão, possui partida rápida (0,5s) e consumo de energia 30% menor que os sistemas hidráulicos tradicionais, com invólucro de dupla vedação IP68 e design opcional à prova de explosão. Amplamente aplicado nos setores de energia, petroquímica e petróleo e gás, ele suporta controle local/remoto/bus e integração perfeita de DCS/PLC, tornando-se um componente central para processos industriais automatizados.
Este atuador hidráulico de curso linear possui uma faixa de empuxo de 9 kN – 500 kN, adaptando-se a aplicações leves a pesadas. Ele atinge ±0,5% de precisão de posicionamento básico, com o tipo regulador atingindo <0,15% da precisão de controle de curso completo e velocidade de resposta rápida de 5 Hz, garantindo ajuste preciso para processos industriais dinâmicos. Equipado com codificador absoluto Hall e sensor de torque de alta resolução, ele obtém feedback preciso e em tempo real de curso e impulso.
Ele suporta comissionamento sem cobertura por meio de controle remoto infravermelho e botões do painel, com um microprocessador ARM de 32 bits para forte anti-interferência. O atuador possui funções de proteção abrangentes (perda de fase, temperatura, proteção contra travamento) e proteção dupla contra sobrepressão, permitindo operação manual de emergência e retenção da posição de falha de energia por meio de um acumulador integrado.
Com um design de vazamento zero e baixos requisitos de manutenção, ele apresenta uma classe de proteção personalizável IP65/IP68 e classificação à prova de explosão Ex d IIB T4/Ex d IIC T4, adequada para ambientes agressivos e perigosos. Flanges e eixos de acionamento personalizáveis combinam com a maioria das válvulas lineares, e a entrada/saída multissinal garante ampla compatibilidade com sistemas de controle industrial.
Parâmetros | Descrição |
Faixa de Torque | montagem direta de curso linear: 9kN ~ 500kN |
Tipo de controle | On-off, Regulação, Fieldbus |
Precisão de controle | <0,2% (Tipo de regulação: <0,15%) |
Banda Morta | 0,15%~5% (ajustável); Repetibilidade: <0,15% |
Tempo de resposta | <0,2s |
Classe de Proteção | IP65, IP68 (personalizável) |
Faixa de temperatura | Tipo padrão: -20~70°C; Opção de baixa temperatura: -40~70°C |
Classe à prova de explosão | ExdIIBT4, ExdIICT4 (personalizável) |
Tecnologia Motora | Servo motor DC sem escova |
Poder | Tipo geral: 750W/1500W/3000W |
Classe de Isolamento de Motor | CLASSE F (155°C) |
Tensão da fonte de alimentação | 220 V/380 V CA, 50/60 Hz |
Conexão Elétrica | M332 × 2 peças, M482 × 1 peça |
Sinal de entrada | 4-20mA (tipo Regulador) ou Contato Seco (tipo On-off) ou Sinal Fieldbus |
Sinal de saída | 4-20mA (tipo regulador) ou contato seco (posição aberta, posição fechada ou alarme de falha, etc.) |
Sensor de posição | Codificador absoluto Hall (mede diretamente o curso/ângulo do fuso de saída) |
Sensor de Torque | Realimenta diretamente o torque/impulso de saída medindo a pressão de saída; Resolução: 0,1% |
Pressão nominal do sistema | 12-14MPa |
Indicador de posição | Mecânico/Eletrônico |
Óleo Hidráulico | Óleo hidráulico padrão 32#; Óleo hidráulico de baixa temperatura (opcional para condições de baixa temperatura) |
Flange de saída | Está em conformidade com os padrões ISO 5210/GB12222 e ISO5211/GB12223 |
Modelo | Diâmetro do furo (mm) | Impulso de 10Mpa (kN） | Confiança 14Mpa (kN) | velocidade (mm/seg) | |||
Motor 750W | Motor 1500W | Motor 3000W | Motor 1500+3000W | ||||
CKDYM13 | 40 | 9 | 13 | 36 | 67 | 一 | 一 |
CKDYM20 | 50 | 14 | 20 | 23 | 43 | 86 | 一 |
CKDYM30 | 63 | 22 | 31 | 15 | 27 | 55 | 82 |
CKDYM50 | 80 | 36 | 51 | 一 | 17 | 33 | 50 |
CKDYM80 | 100 | 57 | 80 | 一 | 11 | 21 | 32 |
CKDYM120 | 125 | 89 | 125 | 一 | 7 | 14 | 21 |
CKDYM150 | 140 | 113 | 158 | 一 | 5 | 11 | 16 |
CKDYM200 | 160 | 147 | 206 | 一 | 4 | 8 | 13 |
CKDYM300 | 200 | 228 | 320 | 一 | 3 | 5 | 8 |
CKDYM500 | 250 | 370 | 510 | 一 | 2 | 3 | 5 |
O Atuador Hengchun segue rígidos padrões de fabricação e controle de qualidade para cada Atuador Hidráulico de Curso Linear da Série CKDYM . Oferecemos garantia de 18 meses para toda a máquina e garantia de 24 meses para componentes principais (motor, controlador, bomba hidráulica). O serviço de manutenção vitalícia está disponível após o período de garantia. Para todos os clientes, são fornecidos vídeos de instalação gratuitos e orientação técnica remota; suporte de instalação no local é oferecido para pedidos em grandes quantidades (despesas de viagem suportadas pelo comprador). Os modelos padrão têm um prazo de entrega de 28 a 30 dias úteis, enquanto os modelos personalizados levam de 30 a 45 dias úteis, garantindo um fornecimento confiável e oportuno.
Acionando válvulas de esfera de cabeça de poço e válvulas de bloqueio de oleodutos, atendendo aos requisitos de desligamento de emergência ESD e à prova de explosão para plataformas offshore e oleodutos e gasodutos de longa distância.
Controlando as principais válvulas de isolamento de vapor e válvulas reguladoras de água de alimentação em usinas térmicas/nucleares, com regulação de velocidade servo evitando golpe de aríete para operação estável.
Regulação precisa de válvulas de alimentação de reatores em plantas petroquímicas e válvulas de saída de tanques de sedimentação em sistemas hidráulicos, com projeto de vazamento zero, reduzindo perdas médias e poluição secundária.
Forneça os parâmetros da sua válvula (tipo, impulso necessário), dados de condição de trabalho (temperatura, pressão) e requisitos de controle (tipo de sinal, modo de comunicação). Nossa equipe profissional oferecerá orientação gratuita e precisa para a seleção de modelos.
Sim. Fornecemos flanges personalizáveis, eixos de transmissão, classes de proteção e classificações à prova de explosão para atender às suas necessidades específicas de válvula industrial e ambiente de trabalho.
