Série DRC

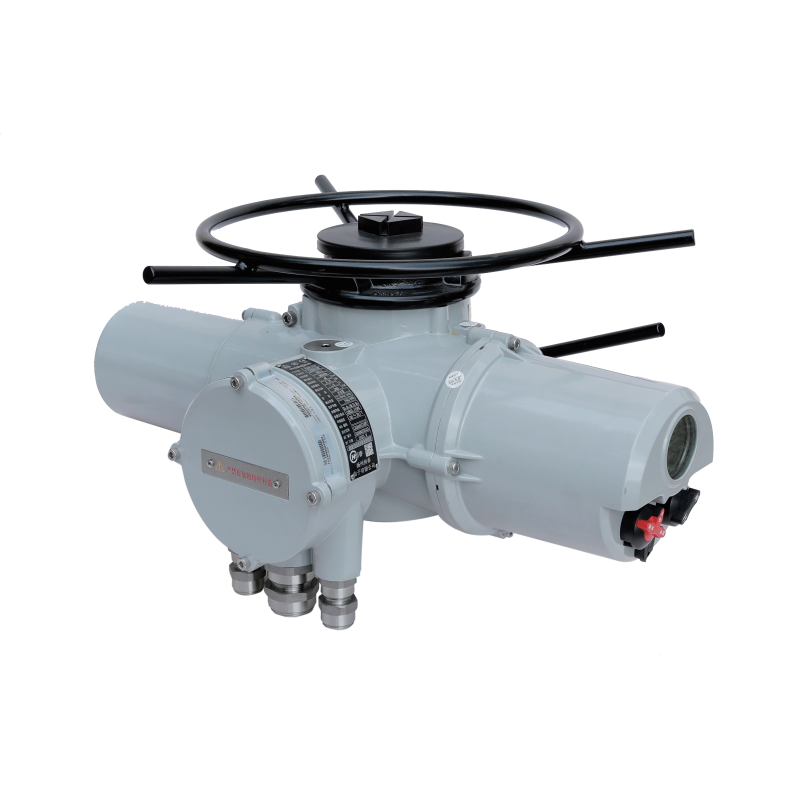

O atuador elétrico multivoltas inteligente da série CKD é um dispositivo de controle de terminal inteligente integrado projetado exclusivamente para válvulas multivoltas, como válvulas gaveta e válvulas globo. Projetado com tecnologias avançadas de SoC (System-on-Chip), detecção digital e fieldbus, este atuador oferece controle de válvula preciso e confiável em ambientes industriais. Com uma faixa de torque de 40 a 3.000 N·m e uma velocidade de saída de 8 a 144 rpm, ele atende às demandas das tubulações DN10-DN600, enquanto sua classificação de proteção IP68 garante desempenho incomparável em condições adversas. Compatível com os protocolos Modbus, PROFIBUS e HART, permite integração perfeita com sistemas de automação PLC/DCS, suportando controle local e remoto para maior flexibilidade operacional.
Equipado com um codificador absoluto multivoltas de 18 bits, alcançando resolução de posicionamento de ±0,88° e erro de posicionamento de repetição ≤0,5% para controle preciso da abertura da válvula.
A lógica de controle de malha fechada garante uma resposta de ≤0,3 segundos a sinais analógicos de 4-20 mA ou comandos de barramento, adaptando-se rapidamente aos ajustes dinâmicos das condições de trabalho.
O controle remoto infravermelho e o botão de controle magnético permitem configuração de parâmetros, consulta de falhas e calibração sem abrir a tampa, protegendo a superfície de vedação.
Grande display LCD/LED com suporte multilíngue mostra em tempo real a posição da válvula (0-100%), valor de torque e informações de falha, acessíveis a operadores não profissionais.
A classificação de proteção IP68 (estrutura de vedação dupla + anel de vedação de borracha fluorada) garante desempenho à prova d'água e à prova de poeira, mesmo com a tampa do terminal aberta.
Carcaça em liga de alumínio fundido de alta resistência com decapagem, fosfatização e pulverização eletrostática que resiste a mais de 500 horas de corrosão por névoa salina, adequada para ambientes costeiros e químicos.
A correção automática da sequência de fase evita operação incorreta reversa; a proteção contra perda de fase aciona alarme e desligamento instantâneos.
A proteção bidirecional contra excesso de torque (40%-120% ajustável) e a proteção contra superaquecimento do motor (corte de 130 ℃) evitam danos ao equipamento.
As opções montadas em base e montadas em flange com eixo de saída estriado alcançam 98% de adaptabilidade com diferentes marcas de válvulas.
Suporta modos de controle liga-desliga/regulação, conectando-se perfeitamente a sistemas de automação industrial.
Parâmetros | Descrição |
Tipo de fonte de alimentação | CA 220 V (50/60 Hertz) / CA 380 V (50/60 Hertz) opcional |
Faixa de torque | Torque de instalação direta: 40~3000 N·m; com caixa de engrenagens, torque máximo de até 50.000 N·m;Durante o pedido, o modelo específico é selecionado pelo fabricante com base nos requisitos de torque e velocidade. |
Tipo de controle | Opcional: fiação física 、 sinal analógico 、 fieldbus （MODBUS 、 FF 、 HART 、 PROFIBUS-DP） |
material de revestimento | liga de alumínio fundido |
níveis de proteção | O padrão é IP68; outros podem ser personalizados. |
temperatura ambiente | ※Padrão: -30℃ ~ +70℃ |
proteção contra corrosão externa | ※Revestimento padrão: decapagem e fosfatação + pulverização eletrostática de pó de superfície; |
proteção de vedação dupla | A seção de controle é isolada da caixa de junção para proteger os componentes eletrônicos. |
Classificação à prova de explosão: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnologia Motora | Motor de gaiola de esquilo CA totalmente fechado, não refrigerado a ar; Classe de isolamento F (Classe H personalizável); |
serviço motorizado | ※Motor com serviço S4 (adequado para condições de partida periódica); |
acionamento por engrenagem | Autotravamento em todas as velocidades |
Volante | Não gira durante a operação elétrica; equipado com embreagem automática; o torque está em conformidade com o padrão GB/T 28270. |
flange de saída | ISO 5210/GB 12222；flange especial opcional |
óleo lubrificante | Eficácia vitalícia; nenhuma manutenção periódica necessária |
Tipo de fornecimento | Opcional trifásico/monofásico; a tensão máxima para alimentação trifásica é 690V; 50/60Hz |
entrada de cabo | Padrão: 1×M48×2 + 2×M33×2; Tipo à prova de explosão: 1×NPT1.5' + 2×NPT1' (pode ser aumentado); Customizável; Bloco terminal de girassol |
Contexto | Comunicação por infravermelho/pressão (Bluetooth opcional); Parâmetros armazenados em memória não volátil (com proteção por senha); Configurável via display/programador remoto |
Botão no local | Configuração sem ferramentas; Seleção de modo Local/Remoto/Parada; Eletricamente operável em modo local |
Instrução CE | Cumprir com 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão); são aplicáveis normas harmonizadas como a EN 61000. |
Folha de dados de desempenho para atuadores elétricos da série CKD (380VAC/50HZ): Adequado para tipo On-Off ou tipo modulante (não frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | velocidade (rpm) | |||||
DRC4 | 40 | 24 | 0.1 | 1.1 | F10 | |
DRC10 | 100 | 24 | 0.25 | 2.5 | ||
80 | 36 | 0.3 | 2.6 | |||
60 | 48 | 0.4 | 2.7 | |||
DRC16 | 160 | 24 | 0.4 | 2.6 | ||
120 | 36 | 0.45 | 3 | |||
100 | 48 | 0.5 | 3.5 | |||
70 | 72 | 0.65 | 4.2 | |||
50 | 96 | 0.8 | 4.8 | |||
DRC25 | 250 | 24 | 0.63 | 2.8 | F14 | |
230 | 36 | 0.83 | 3.3 | |||
200 | 48 | 1 | 3.6 | |||
180 | 72 | 1.36 | 4.1 | |||
160 | 96 | 1.6 | 4.5 | |||
DRC40 | 400 | 24 | 1 | 4.4 | F16 | |
360 | 36 | 1.3 | 5.5 | |||
320 | 48 | 1.5 | 6.8 | |||
280 | 72 | 1.88 | 7.3 | |||
250 | 96 | 2 | 7.6 | |||
DRC60 | 600 | 24 | 1.5 | 5.7 | ||
500 | 36 | 1.88 | 7.0 | |||
450 | 48 | 2.25 | 7.6 | |||
400 | 72 | 2.64 | 8.1 | |||
300 | 96 | 3 | 8.4 | |||
250 | 144 | 3.76 | 9.2 | |||
DRC100 | 1000 | 24 | 2.5 | 11.5 | F25 | |
900 | 36 | 3.4 | 13.5 | |||
850 | 48 | 4 | 14.5 | |||
750 | 72 | 5.3 | 15 | |||
650 | 96 | 6 | 16 | |||
500 | 144 | 7.5 | 17.5 | |||
400 | 192 | 8 | 13.5 | |||
DRC120 | 1200 | 24 | 3 | 12.5 | ||
1100 | 36 | 3.8 | 14 | |||
1000 | 48 | 4.5 | 16 | |||
850 | 72 | 6 | 17 | |||
700 | 96 | 7 | 18 | |||
600 | 144 | 8 | 19 | |||
450 | 192 | 9 | 20 | |||
DRC150 | 1500 | 24 | 3.8 | 15 | ||
1300 | 36 | 4.9 | 21 | |||
1100 | 48 | 5.5 | 22 | |||
900 | 72 | 6.7 | 23 | |||
750 | 96 | 7.5 | 25 | |||
650 | 144 | 9.8 | 28 | |||
550 | 192 | 11.0 | 30 | |||
DRC180 | 1800 | 24 | 4.2 | 18 | ||
1200 | 48 | 6.1 | 23.5 | |||
1000 | 96 | 8.3 | 26 | |||
600 | 192 | 12.0 | 32 | |||
Folha de dados de desempenho para atuadores elétricos da série CKD (380VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Torque máximo (rpm) | velocidade (rpm) | ||||
DRC4 | 20 | 40 | 18 | 0.1 | 1.1 | F10 |
20 | 40 | 24 | 0.1 | 1.1 | ||
DRC10 | 50 | 100 | 18 | 0.18 | 2 | |
50 | 100 | 24 | 0.25 | 2.5 | ||
40 | 80 | 48 | 0.4 | 2.7 | ||
DRC16 | 80 | 160 | 18 | 0.13 | 2.2 | |
80 | 160 | 24 | 0.4 | 2.6 | ||
70 | 140 | 36 | 0.45 | 3 | ||
60 | 120 | 48 | 0.5 | 3.5 | ||
DRC25 | 125 | 250 | 18 | 0.47 | 2.5 | F14 |
125 | 250 | 24 | 0.63 | 2.8 | ||
110 | 220 | 36 | 0.83 | 3.3 | ||
100 | 200 | 48 | 1 | 3.6 | ||
80 | 160 | 72 | 1.36 | 4.1 | ||
DRC40 | 200 | 400 | 18 | 0.75 | 4 | F16 |
200 | 400 | 24 | 1.0 | 4.4 | ||
180 | 360 | 36 | 1.3 | 5.5 | ||
150 | 300 | 48 | 1.5 | 6.8 | ||
100 | 200 | 72 | 1.88 | 7.3 | ||
DRC60 | 300 | 600 | 18 | 1.13 | 5.2 | |
300 | 600 | 24 | 1.5 | 5.7 | ||
260 | 520 | 36 | 1.88 | 7 | ||
230 | 450 | 48 | 2.25 | 7.6 | ||
DRC100 | 150 | 300 | 72 | 2.64 | 8.1 | F25 |
500 | 1000 | 24 | 2.5 | 11.5 | ||
450 | 900 | 36 | 3.4 | 13.5 | ||
400 | 800 | 48 | 4 | 14.5 | ||
350 | 700 | 72 | 4.8 | 15 | ||
Folha de dados de desempenho para atuadores elétricos da série CKD (220VAC/50HZ): Adequado para tipo On-Off ou tipo modulante (não frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | velocidade (rpm) | |||||
DRC10 | 60 | 18 | 0.12 | 3.3 | F10 | |
60 | 24 | 0.15 | 3.6 | |||
50 | 48 | 0.25 | 4 | |||
DRC25 | 150 | 18 | 0.6 | 6.5 | ||
150 | 24 | 0.75 | 7 | |||
130 | 36 | 1 | 7.2 | |||
120 | 48 | 1.2 | 7.5 | |||
DRC40 | 250 | 18 | 0.85 | 7.5 | F14 | |
250 | 24 | 1 | 7.8 | |||
200 | 36 | 1.1 | 8 | |||
130 | 48 | 1.3 | 8.5 | |||
100 | 72 | 1.5 | 8.8 | |||
80 | 96 | 1.6 | 9 | |||
DRC60 | 300 | 18 | 1.1 | 8 | F16 | |
300 | 24 | 1.25 | 8.3 | |||
250 | 36 | 1.5 | 8.5 | |||
200 | 48 | 1.7 | 8.7 | |||
130 | 72 | 1.65 | 9.1 | |||
100 | 96 | 2.2 | 9.3 | |||
Folha de dados de desempenho para atuadores elétricos da série CKD (220VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Torque máximo (Nm) | velocidade (rpm) | ||||
DRC10 | 40 | 60 | 24 | 0.15 | 3.6 | F10 |
DRC25 | 100 | 150 | 24 | 0.37 | 7 | |
80 | 130 | 48 | 0.65 | 7.5 | ||
DRC60 | 150 | 250 | 24 | 0.62 | 10 | F16 |
130 | 220 | 48 | 1.1 | 12 | ||
70 | 130 | 70 | 0.98 | 12 | ||
Nosso atuador elétrico multivoltas inteligente segue rígidos padrões de controle de qualidade, possuindo certificação ISO e certificações oficiais internacionais, incluindo ATEX à prova de explosão (Ex d IIB T4 Gb) e segurança funcional SIL. Toda a máquina vem com garantia de 18 meses, enquanto os componentes principais (motor, controlador) têm cobertura de 24 meses, complementada por serviços de manutenção vitalícios. Todos os principais componentes eletrônicos atendem aos padrões de nível militar, com uma bateria de reserva integrada que oferece vida útil de 8 anos para monitoramento ininterrupto da posição da válvula durante cortes de energia. Cada unidade passa por testes rigorosos, incluindo 500 horas de resistência à corrosão por névoa salina e mais de 80.000 horas de verificação de operação sem problemas.
Aplicado na extração de petróleo bruto, unidades de refino e sistemas de transporte por dutos, suportando condições corrosivas e de alta temperatura.
Controla válvulas em água de alimentação de caldeiras, tubulações de vapor e sistemas de desnitrificação para usinas térmicas, nucleares e hidrelétricas.
Regula válvulas gaveta e válvulas borboleta em redes de abastecimento de água, estações de tratamento de esgoto e redes urbanas de abastecimento/drenagem de água.
Adequado para fornos siderúrgicos, linhas de produção de laminação e fornos de cimento, resistindo a poeira e vibração.
Atende aos padrões de higiene para controle de válvulas estéreis em reatores e equipamentos de processamento, auxiliando na verificação de limpeza.
Forneça parâmetros de válvula (tipo, torque necessário), condições de trabalho (pressão, temperatura) e requisitos de controle (tipo de sinal, necessidades de feedback). Nossa equipe técnica ajudará na correspondência de modelos com base em sua aplicação específica.
Oferecemos garantia de 18 meses para toda a máquina e garantia de 24 meses para componentes principais. Vídeos de instalação gratuitos, orientação remota e suporte no local (para compras em grandes quantidades) estão disponíveis. Os serviços de manutenção vitalícios garantem confiabilidade operacional a longo prazo.
Sim. Ele suporta personalização para condições de baixa temperatura (-50°C) e alta temperatura (+150°C). A proteção IP68 e o revestimento resistente à corrosão o tornam adequado para ambientes industriais úmidos, empoeirados e corrosivos.
Os modelos padrão são entregues dentro de 28 a 30 dias úteis, enquanto os modelos personalizados (torque especial, faixa de temperatura ou certificações) exigem 30 a 45 dias úteis.
Este produto combina controle inteligente, durabilidade e segurança, tornando-o o atuador elétrico industrial preferido para clientes globais nos setores de energia, petroquímica, tratamento de água e outros. Contate-nos para soluções customizadas e adaptadas às suas necessidades operacionais.
