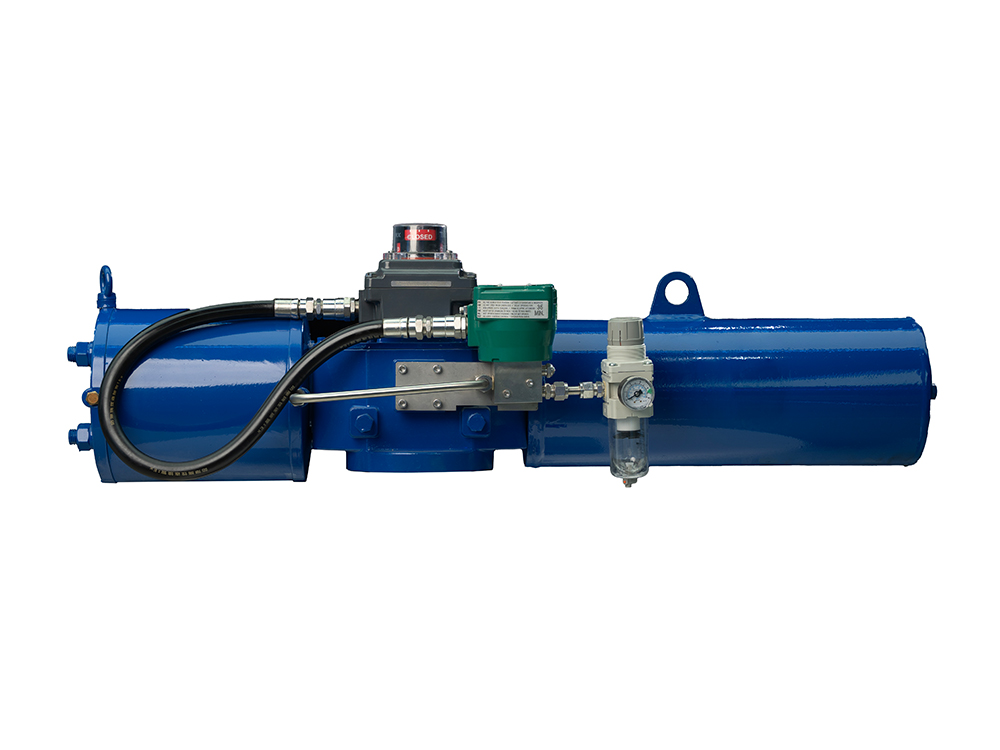

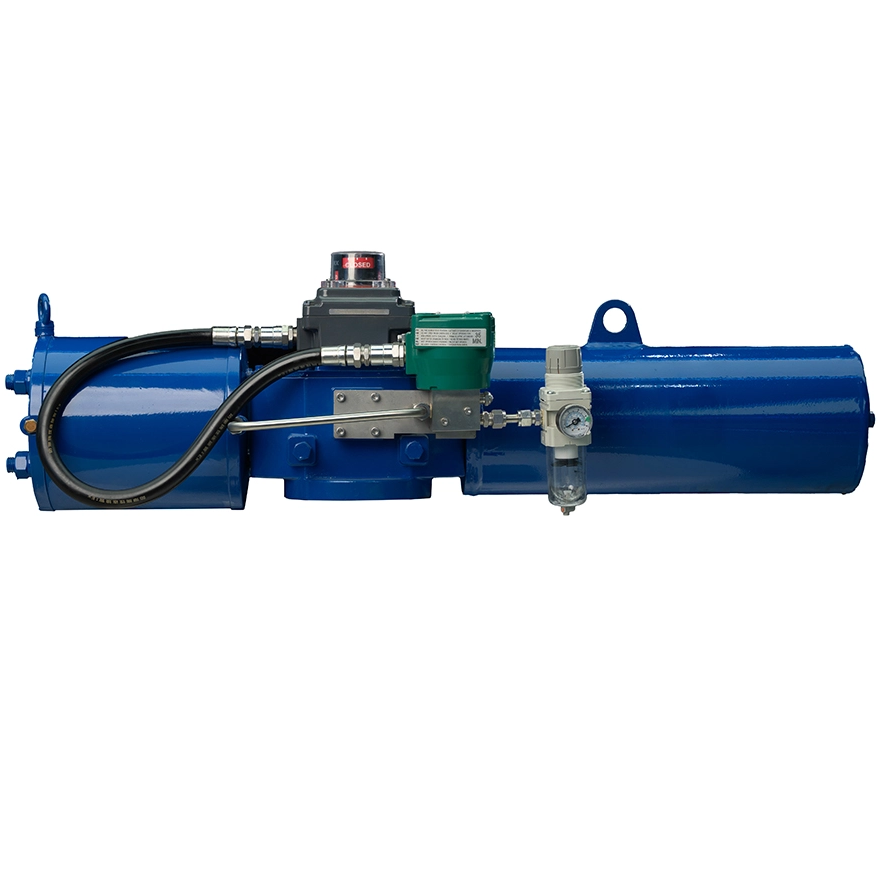

Atuador Pneumático Scotch Yoke

Introdução ao atuador pneumático Scotch Yoke da série BHF

Design e Função Central

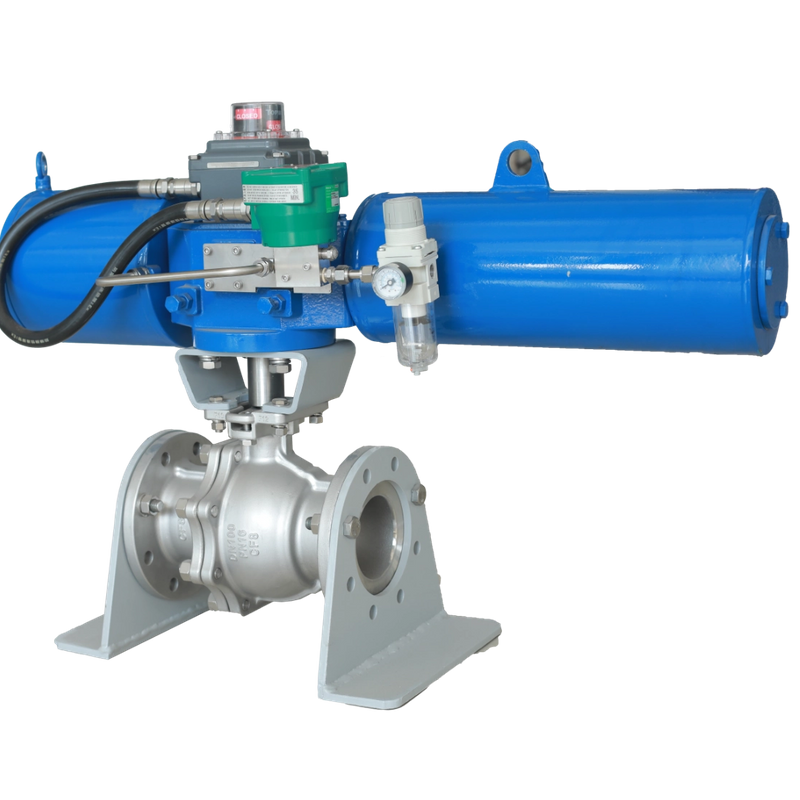

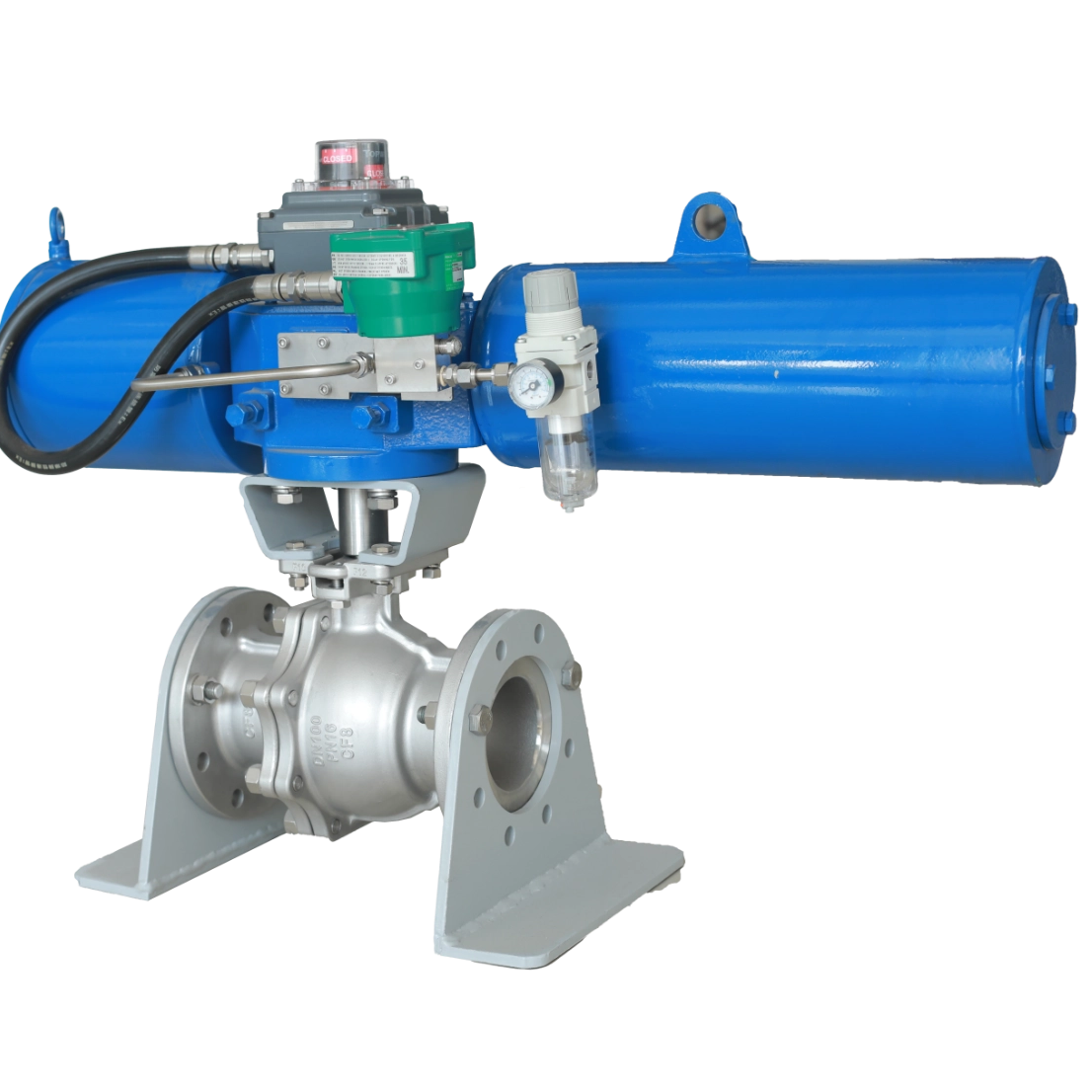

O Atuador Pneumático Scotch Yoke Série BHF é um sistema de acionamento de curso angular projetado com precisão da Hengchun Actuator, um fabricante confiável com sede na China. Construído com um mecanismo de transmissão de garfo-deslizante premium, este atuador converte com eficiência o movimento linear do pistão em saída rotativa (90°±1°), proporcionando desempenho sem folga, essencial para o controle de válvulas industriais. Projetado para oferecer confiabilidade, ele serve como fonte de energia ideal para válvulas de esfera, válvulas borboleta e amortecedores de ar, com uma faixa de torque que varia de 40N·m a 50.000N·m (com engrenagem de redução) – tornando-o a melhor escolha para aplicações de alto torque em indústrias exigentes.

Principais vantagens da série BHF

Saída de alto torque para necessidades de serviço pesado

A Série BHF destaca-se pela sua excepcional capacidade de torque, de 40N·m (padrão) a 50.000N·m (máximo com engrenagem de redução). Essa resistência elimina falhas operacionais em sistemas de válvulas de grande diâmetro, reduzindo o tempo de inatividade em oleodutos e gasodutos, usinas de energia e instalações químicas. Seu design de trava rígido garante posicionamento preciso, essencial para controle de processos críticos.

Modos versáteis e conformidade de segurança

Oferecendo configurações de retorno por mola (ação simples) e dupla ação, o atuador atende aos requisitos de desligamento de emergência (ESD), um recurso vital para ambientes perigosos. O modelo de retorno por mola reinicia automaticamente as válvulas durante a perda de fornecimento de ar, garantindo a conformidade regulatória em aplicações petroquímicas e de energia térmica. A classificação opcional à prova de explosão Exd II BT4/CT4 expande ainda mais seu uso em zonas explosivas.

Adaptabilidade Ambiental Extrema

Com uma faixa de temperatura operacional personalizável (-40℃~+120℃) e grau de proteção IP65/IP67 , a Série BHF funciona de forma confiável em campos de petróleo árticos, oficinas de alta temperatura e ambientes industriais úmidos. Materiais de alta qualidade (cilindro de ferro dúctil QT450, vedações FKM) resistem à corrosão e ao desgaste, suportando ≥50.000 ciclos de abertura e fechamento sob carga nominal.

Especificações Técnicas e Garantia de Qualidade

Parâmetros Críticos de Desempenho

As principais especificações incluem uma pressão operacional nominal de 0,4-0,8 MPa (padrão 0,6 MPa), design à prova de vazamentos (≤(3+0,15D)cm³/min para o lado de contrapressão) e conformidade com os padrões GB/T 12223 (flange) e GB/T 7306.1/2 (rosca da porta de ar). Os acessórios padrão (indicador de abertura, mecanismo manual) permitem uma instalação rápida.

Certificações e Confiabilidade

Apoiada pela certificação ISO 9001:2015 , a Série BHF passa por testes rigorosos (1,5×pressão nominal por 3min, sem vazamento). Ele vem com garantia de 18 meses e o rigoroso controle de qualidade da Hengchun garante desempenho consistente em todas as unidades.

Aplicações Industriais e Casos de Uso

O Atuador Pneumático Scotch Yoke Série BHF se destaca em:

• Petróleo e Gás: Válvulas ESD, válvulas de esfera para tubulações

• Geração de energia: amortecedores de caldeira, válvulas de controle de vapor

• Tratamento de Água: Válvulas borboleta de grande diâmetro

• Químico: Atuação de válvula à prova de explosão em reatores

Combina perfeitamente com válvulas esfera (DN50-DN1200) e válvulas borboleta (DN100-DN2000), adaptando-se a diversos sistemas de controle industrial.

Perguntas frequentes e referência rápida

Qual é o prazo de entrega para modelos padrão?

25-30 dias úteis; a produção acelerada está disponível para pedidos urgentes.

O atuador pode ser personalizado?

Sim – escolha torque, faixa de temperatura, grau à prova de explosão e acessórios opcionais (válvula solenóide, posicionador).

Qual é a vida útil?

≥50.000 ciclos sob carga nominal, garantindo economia de custos a longo prazo.
