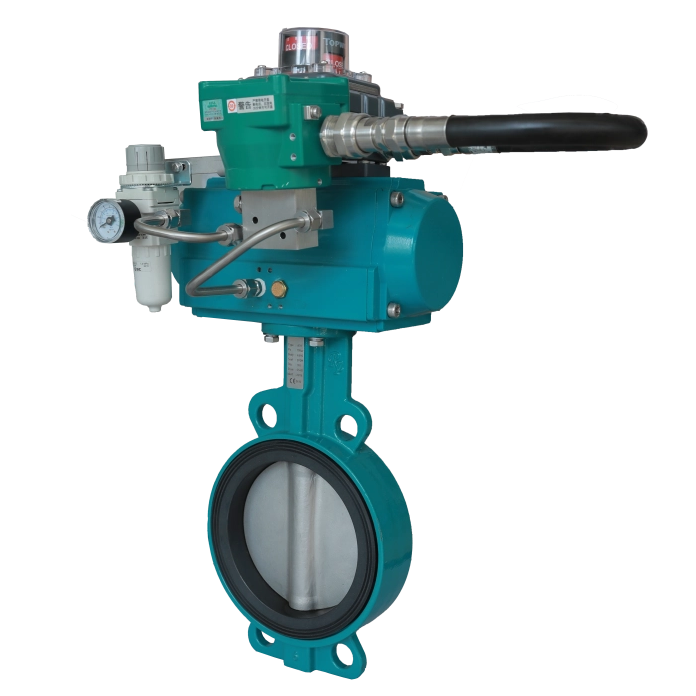

Atuador pneumático de cremalheira e pinhão

Introdução ao atuador pneumático de cremalheira e pinhão série BHA

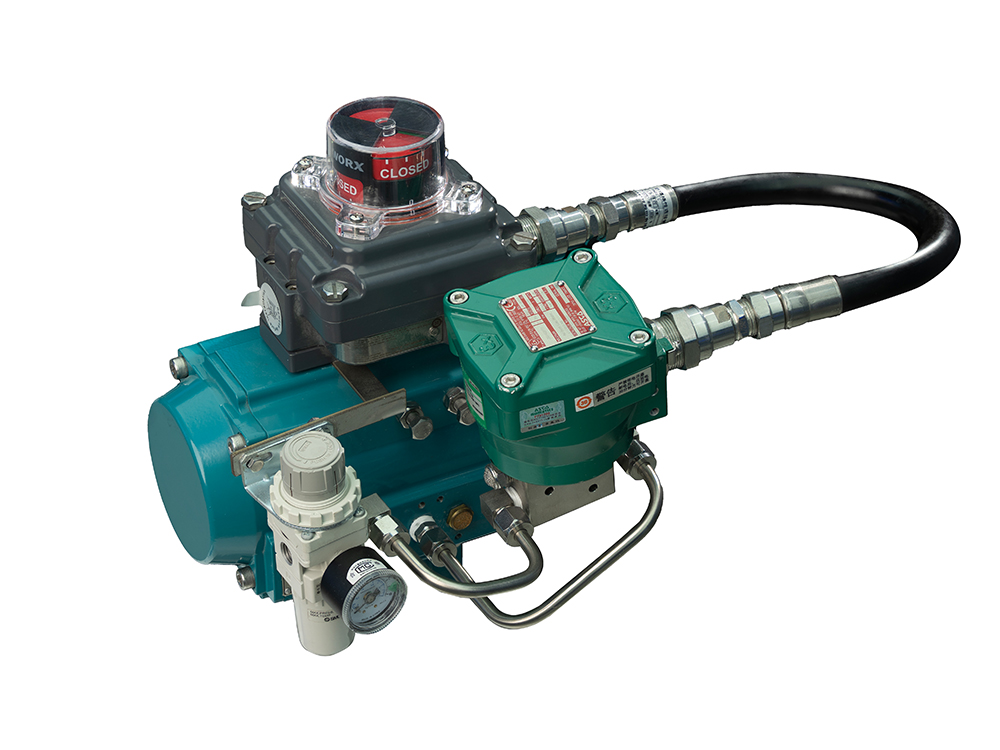

O atuador pneumático de cremalheira e pinhão da série BHA é um dispositivo de acionamento industrial de alto desempenho projetado por Yangzhou Hengchun Electronics Co., Ltd., um fabricante líder de atuadores de válvula na China. Este atuador utiliza ar comprimido para acionar pistões duplos para movimento linear, com a cremalheira de precisão integrada nos pistões engrenando com a engrenagem do eixo de saída para converter com eficiência o movimento linear em movimento rotativo preciso (curso angular). Classificado em tipos de ação dupla e de ação simples, é um produto básico para acionamentos de curso angular padronizados, de alto torque e alta confiabilidade, ideal para controle liga-desliga de 90°/180° de válvulas, amortecedores de ar e amortecedores industriais, mesmo sob condições de trabalho adversas. A variante de ação simples foi especialmente projetada para condições de trabalho com desligamento de emergência, proporcionando desempenho crítico de segurança.

Principais vantagens do atuador pneumático de cremalheira e pinhão da série BHA

Saída de alto torque e precisão de movimento

A uma pressão de ar padrão de 0,6 MPa (6Bar), o atuador fornece torque/empuxo de saída não inferior ao valor marcado sem deformação permanente. Com torque variando de 12,2Nm a 13024N.m para modelos de dupla ação em diferentes especificações, atendendo diversas demandas de carga industrial.

Ampla adaptabilidade operacional

Ele opera de forma estável sob uma temperatura ambiente de -40°C a 70°C e uma faixa de pressão de ar de 0,4MPa-0,7MPa. Adaptação a ambientes industriais extremos com requisitos rigorosos de fornecimento de ar (ar limpo e seco, livre de gases/líquidos corrosivos).

Durabilidade e longa vida útil

Construído com materiais de alta qualidade, o atuador atinge uma vida útil de ≥50.000 ciclos de abertura e fechamento sob carga nominal. Sem bloqueios ou rastejamentos durante a entrada de ar de baixa pressão, garantindo operação contínua a longo prazo.

Especificações Técnicas

Garantia de qualidade

Hengchun adere ao rigoroso controle de qualidade para o atuador pneumático de cremalheira e pinhão da série BHA , com todas as unidades passando por um conjunto completo de testes rigorosos antes da entrega: teste sem carga (entrada de ar de baixa pressão sem bloqueio), teste de carga (torque / impulso atende ao valor marcado em 0,6 MPa), teste de resistência (manutenção de pressão de 3 minutos a 1,5 × pressão operacional máxima, sem vazamento / deformação) e teste de vedação (manutenção de pressão de 3 minutos a 1,1 × pressão operacional máxima pressão, sem vazamento anormal). O atuador está em conformidade com os padrões nacionais chineses e com a certificação ISO do fabricante, garantindo qualidade consistente e desempenho confiável para aplicações industriais.

Aplicações Industriais e Casos de Uso

Acionamento de válvula (aplicação principal)

O uso principal do atuador pneumático de cremalheira e pinhão é acionar válvulas de esfera e válvulas borboleta nas indústrias de petróleo e gás, geração de energia e tratamento de água, os três setores principais que a Hengchun atende, realizando um controle liga-desliga preciso de tubulações de fluidos.

Amortecedores pneumáticos e industriais

É amplamente aplicado para controlar amortecedores de ar em sistemas de ventilação e amortecedores industriais em manufatura pesada, com movimento angular estável garantindo fluxo preciso e regulação do volume de ar.

Operações em condições adversas

Seu design estrutural robusto e ampla adaptabilidade à temperatura o tornam adequado para condições de trabalho industrial ao ar livre, com alta umidade e baixa temperatura, como plataformas de petróleo offshore e usinas de energia ao ar livre.

Perguntas frequentes

Qual é a faixa típica de pressão de fornecimento de ar (Bar) para o atuador?

A pressão de alimentação de ar operacional padrão é de 4 a 7 Bar (0,4 MPa-0,7 MPa), e o atuador também pode trabalhar com uma pressão de ar máxima de 8 Bar para maior saída de torque (consulte a tabela oficial de torque de saída para obter detalhes).

Como funciona o atuador pneumático de cremalheira e pinhão série BHA ?

Ele usa ar comprimido para acionar pistões duplos para movimento linear; a cremalheira de precisão nos pistões engrena com a engrenagem do eixo de saída, convertendo o movimento linear em movimento de curso angular rotativo para acionar válvulas e amortecedores para controle liga-desliga.

Qual é a diferença entre atuadores pneumáticos de ação simples e de dupla ação?

Os atuadores de dupla ação dependem de ar comprimido para as ações de abertura e fechamento, enquanto os atuadores de simples ação usam ar comprimido para uma ação (abrir/fechar) e uma mola para a ação de retorno. Os modelos de ação simples são usados ​​especificamente para condições de trabalho de desligamento de emergência, enquanto os de dupla ação são para controle liga-desliga contínuo regular.
