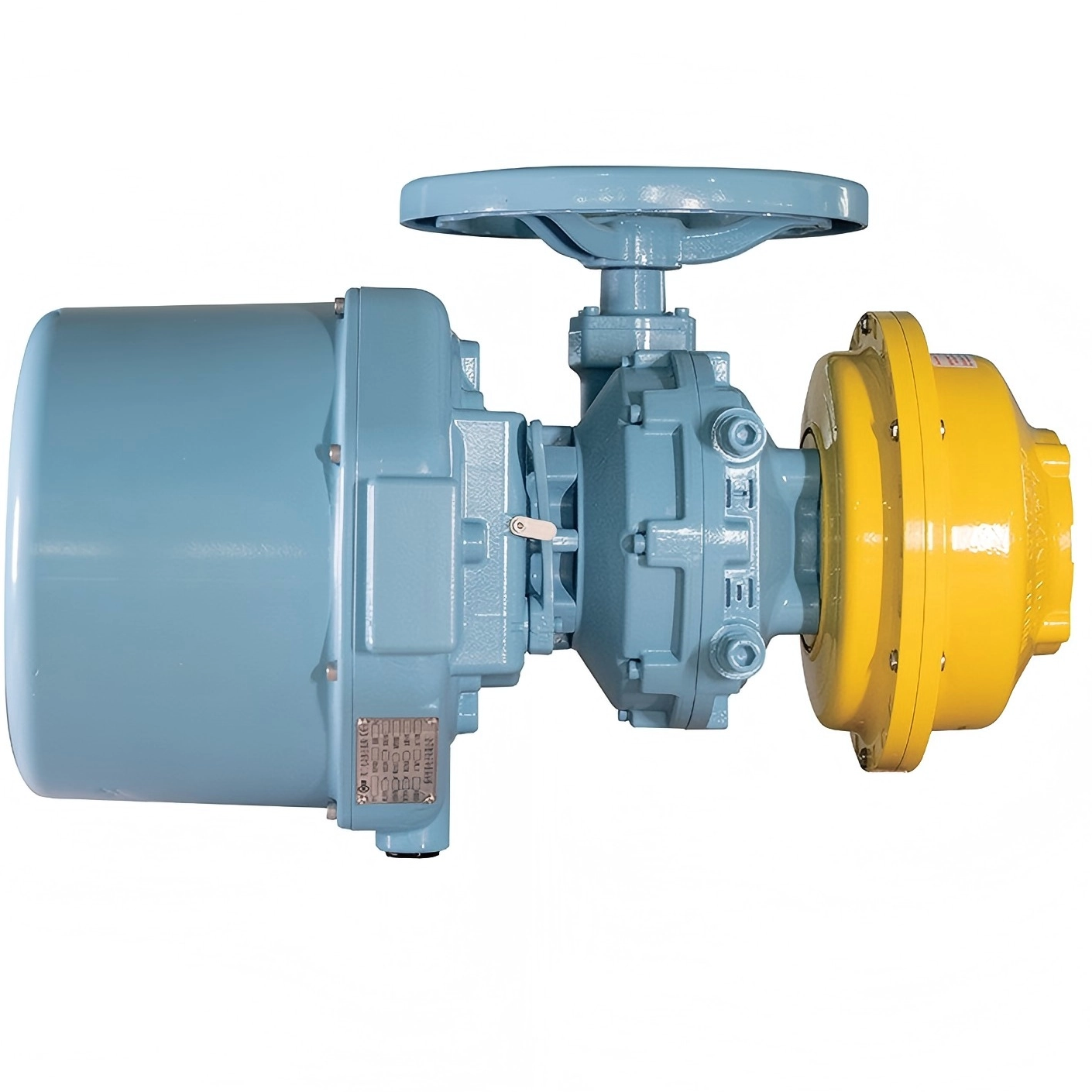

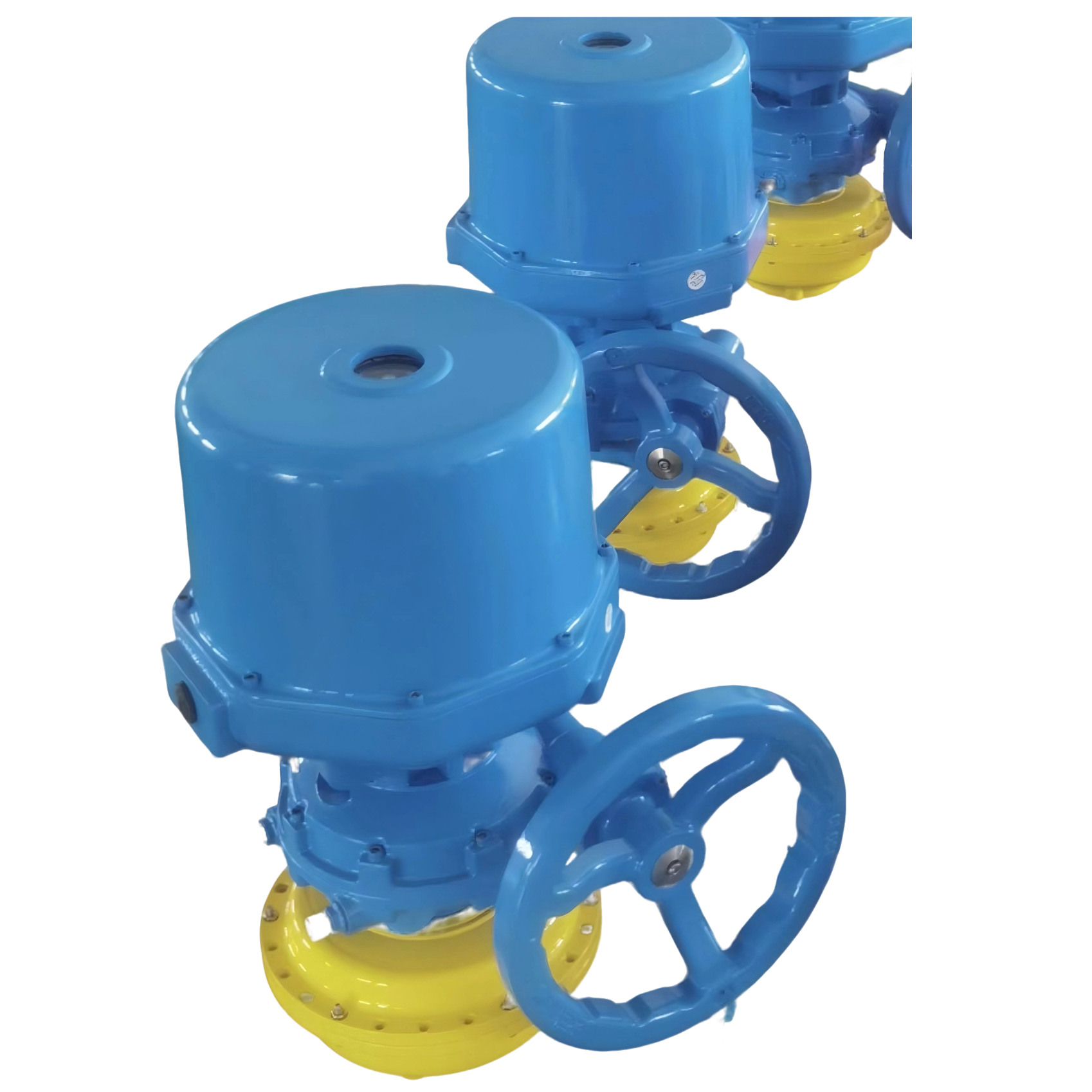

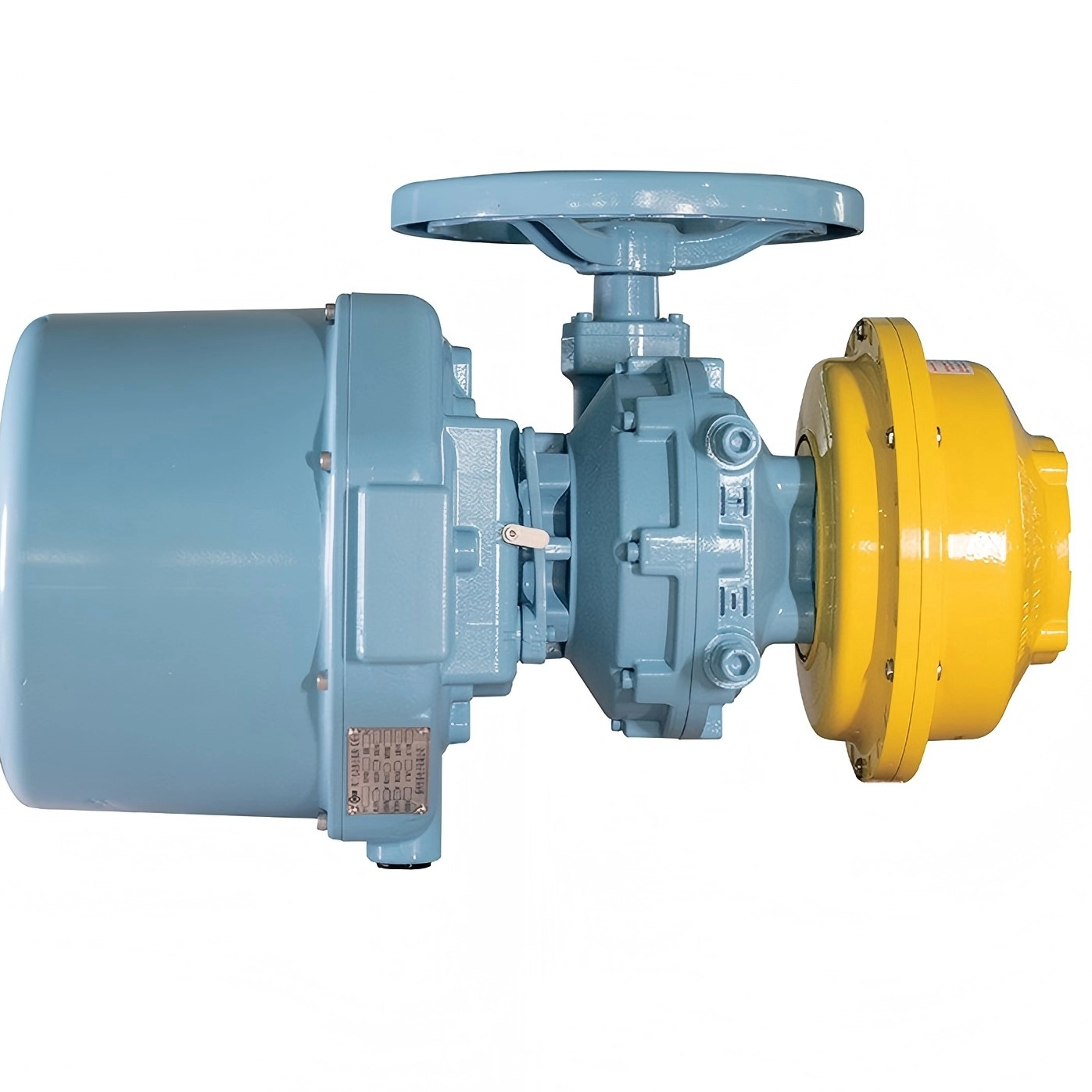

O atuador elétrico de válvula de retorno por mola Classe 1E, Categoria K3 da série HQFH é um dispositivo de acionamento de emergência de nível nuclear desenvolvido pela Yangzhou Hengchun Electronics para ventilação de energia nuclear e sistemas de processo fora das contenções do reator. Ele apresenta uma estrutura de armazenamento de energia acionada por motor + mola espiral: a mola armazena energia durante a operação normal e aciona a válvula para reiniciar com segurança dentro de ≤5–10S em emergências como falha de energia.
| Quantidade: | |
|---|---|
Série HQFH
O atuador elétrico de válvula de retorno por mola Classe 1E, categoria K3 da série HQFH é um dispositivo de acionamento de emergência de nível nuclear de alta qualidade desenvolvido independentemente pela Yangzhou Hengchun Electronics, um fabricante profissional de atuadores de válvula na China. Projetado exclusivamente para ventilação de energia nuclear e sistemas de processo fora das contenções do reator, este atuador apresenta uma estrutura proprietária Ele realiza o armazenamento automático de energia durante a operação normal e aciona as válvulas para uma reinicialização segura dentro de ≤5–10S em emergências repentinas, como falha de energia, fornecendo uma garantia de segurança confiável para a operação de usinas nucleares. Em conformidade com os padrões da indústria HAF003 e IEEE 382-2006, é um equipamento essencial para desligamento de emergência de energia nuclear e controle de segurança, e o principal produto da linha de armazenamento de energia acionada por motor + mola de rolagem . de atuadores elétricos de válvula de grau nuclear da Hengchun .
Resposta de emergência ultrarrápida : Conclui a reinicialização segura da válvula em ≤5-10 segundos, atendendo aos rigorosos requisitos de controle de emergência da energia nuclear.
Resistência ambiental extrema : Suporta irradiação de raios γ 5×10⁴Gy e possui alta classificação de proteção IP68, adaptando-se às duras condições de trabalho da energia nuclear.
Durabilidade estrutural superior : Feito de ligas premium ZL111 e 20CrMnTi, atinge uma vida útil de 40 anos e 3.000 ciclos de mola, reduzindo os custos de manutenção a longo prazo.
Alto desempenho sísmico : Possui certificação sísmica Classe I, operando de forma estável sob carga sísmica de desligamento seguro SL2 em usinas nucleares.
Controle preciso de torque : Abrange uma faixa de torque de 60–500 Nm, combinando várias válvulas lineares de nível nuclear para atuação precisa.
Item Técnico | Parâmetro |
Modelo | Série HQFH Classe 1E, Categoria K3 |
Padrões em conformidade | HAF003, IEEE 382-2006 |
Certificação Sísmica | Classe I |
Resistência à radiação | Irradiação de raios γ 5×10⁴Gy |
Classe de Proteção | IP68 |
Faixa de Torque | 60–500Nm |
Vida útil | 40 anos |
Ciclos de Primavera | 3.000 vezes |
Material Principal | ZL111, liga 20CrMnTi |
Estrutura de armazenamento de energia | Armazenamento de energia motorizado + mola de rolagem |
Função principal | Redefinição de válvula de emergência em caso de falha de energia e outros acidentes |
Categoria de parâmetro | Parâmetros Específicos |
Especificações básicas | Tipo de produto: Atuador elétrico de válvula de grau nuclear de um quarto de volta Certificação de grau nuclear: classificação de segurança elétrica classe 1E, classificação sísmica categoria K3, certificação categoria sísmica Ⅰ Vida do projeto: 40 anos Grau de proteção: IP6 |
Potência e Transmissão | Fonte de alimentação: fonte de alimentação CA trifásica de 380 V Estrutura de transmissão: Transmissão mecânica de engrenagem helicoidal Forma de saída: Saída de torque (saída de impulso alcançável através do dispositivo de conversão) |
Capacidade de resistência às condições ambientais e de trabalho | Resistência Sísmica: Suporta carga sísmica de desligamento seguro SL2 Resistência à irradiação: Suporta irradiação de raios γ de 110×10⁴Gy Condições de operação: Operação estável sob condições normais de trabalho e desligamento seguro de emergência |
Proteção e Material do Núcleo | Proteção contra sobrecarga: Conjunto de mola de disco + mecanismo de controle de torque para proteção inteligente contra sobrecarga Materiais principais: carcaça da caixa de engrenagens ZL111, rosca sem-fim 20CrMnTi, engrenagem helicoidal QA110-4-4 Tecnologia de processamento: Processamento mecânico de precisão com inspeção rigorosa durante todo o processo |
Estrutura e Recursos | Característica de design: Design de arquitetura modular Vantagens de operação e manutenção: Instalação e comissionamento convenientes e eficientes; fácil desmontagem, montagem e manutenção de componentes, reduzindo custos de O&M e tempo de inatividade Campo Aplicável: Campo de energia nuclear (correspondente fora do recipiente de contenção do reator nuclear) |
Como fabricante com certificação ISO, a Hengchun Electronics implementa um rigoroso sistema de controle de qualidade de processo completo para o Atuador Elétrico de Válvula de Retorno por Mola, desde a aquisição de matéria-prima até a entrega do produto acabado. Todos os componentes principais passam por testes de precisão e o atuador passou na certificação de nível nuclear, testes sísmicos Classe I e verificação de resistência à radiação. Aderindo ao sistema de gestão de Fabricação e Qualidade de Hengchun, o produto atende aos mais altos padrões de qualidade da indústria de energia nuclear. Com certificados e honras oficiais e um sistema de inspeção de qualidade global, a série HQFH garante zero defeitos de qualidade na aplicação real e operação estável a longo prazo.
Aciona válvulas de forma estável nos circuitos de resfriamento, água de alimentação e drenagem, garantindo operação contínua e confiável de sistemas auxiliares de ilhas nucleares em condições normais e de terremotos.
Adapta-se às complexas condições de trabalho de ilhas convencionais, realizando controle preciso do fornecimento de vapor, água de alimentação e água condensada através da atuação da válvula.
Serve como o principal dispositivo de acionamento para sistemas de resfriamento de emergência e alívio de pressão, completando rapidamente operações de desligamento seguras em emergências para salvaguardar a segurança dos equipamentos de energia nuclear.
Suporta irradiação de alta intensidade e ambientes agressivos, garantindo um transporte suave de meios de processo de nível nuclear, como água e vapor.
Ele adota uma estrutura de armazenamento de energia motorizada + mola de rolagem. A mola armazena energia durante a operação normal da planta e, quando ocorre falha de energia ou outras emergências, a energia armazenada é liberada imediatamente para acionar a válvula para concluir a reinicialização segura dentro de ≤5–10S.
Ele é especialmente adaptado para válvulas lineares em sistemas de energia nuclear, incluindo válvulas gaveta e válvulas globo, e pode ser personalizado para atender a diferentes especificações de válvulas na faixa de torque de 60–500 Nm.
