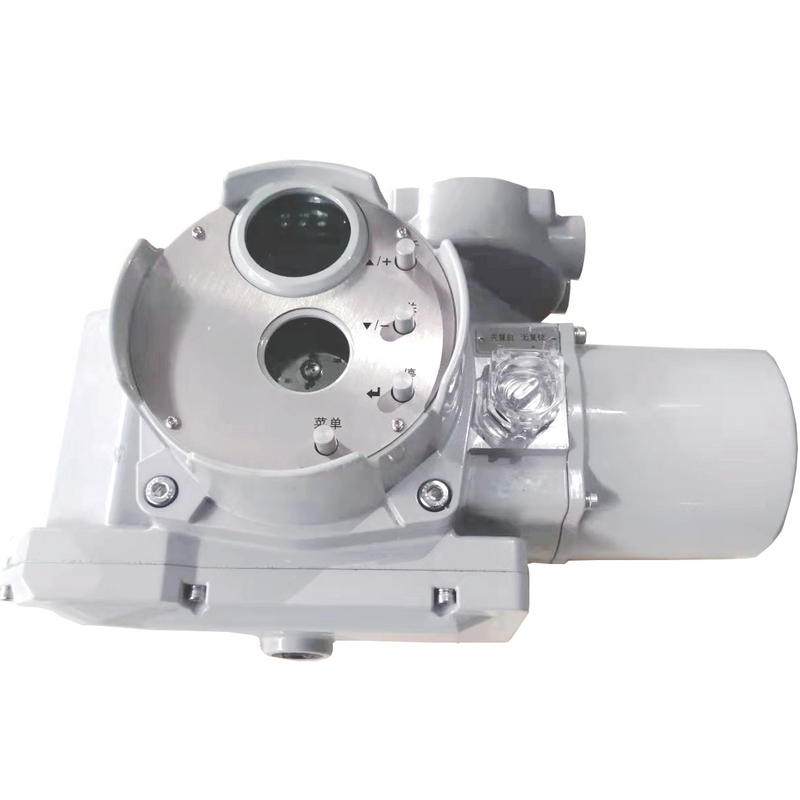

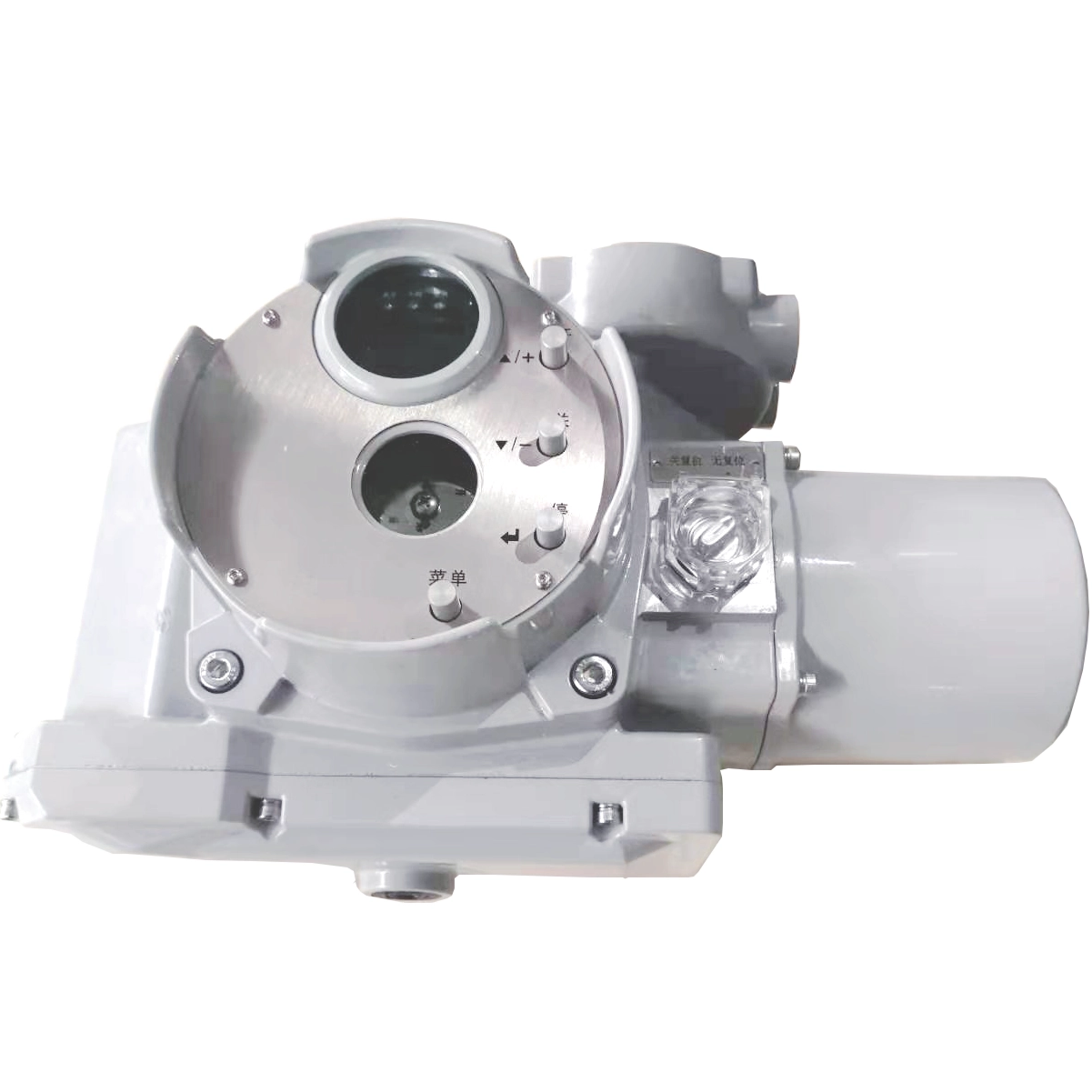

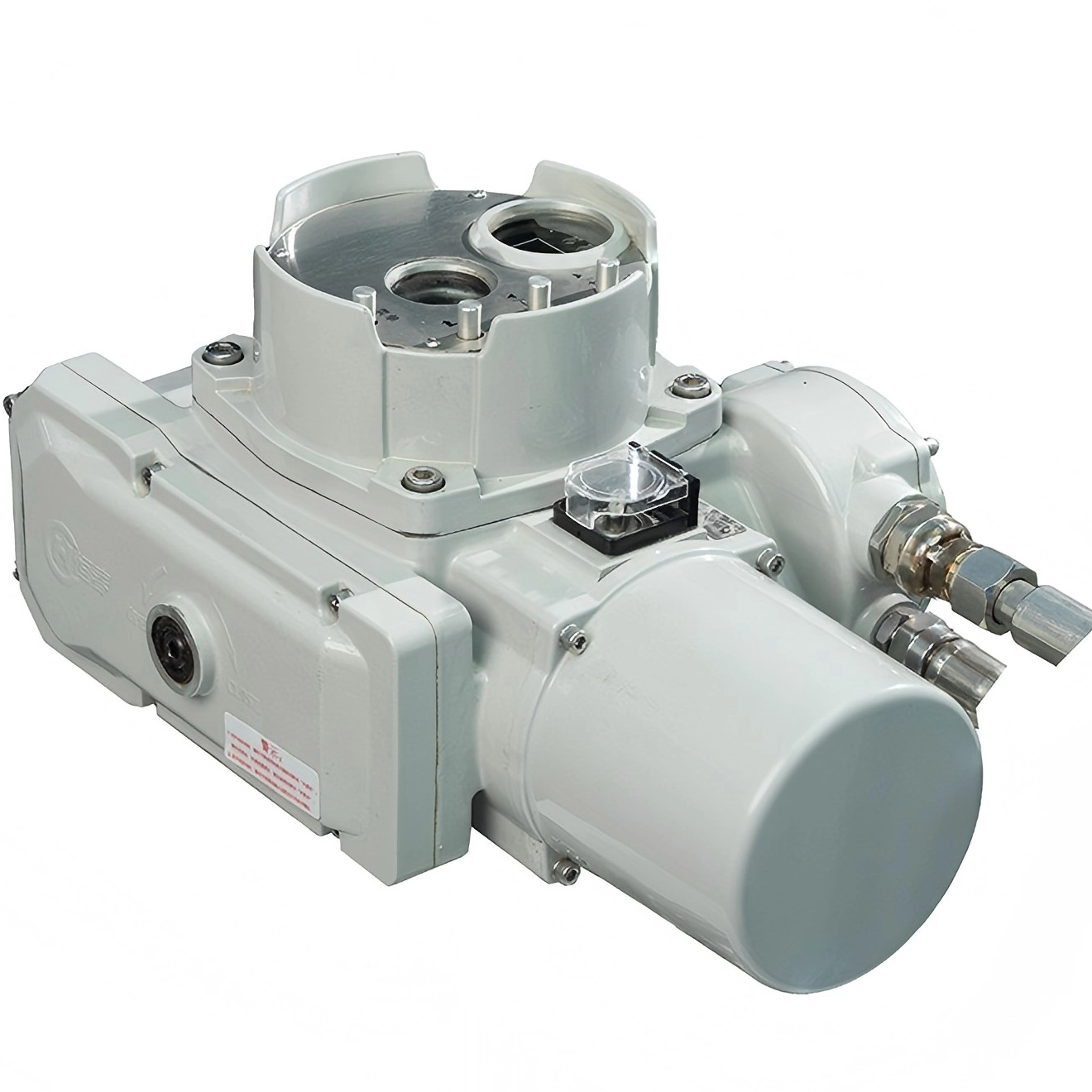

O atuador elétrico do tipo redefinição de bateria/capacitor da série HVQR é um atuador industrial com uma função de reinicialização automática de desligamento desenvolvida independentemente pela Yangzhou Hengchun Electronic Co., Ltd. Projetado especificamente para combinar válvulas de gaveta de pequeno calibre, válvulas globo, válvulas borboleta e outras válvulas, ele pode conduzir a válvula para uma posição segura em virtude de seu dispositivo interno de armazenamento de energia (bateria/capacitor) em caso de falha de energia ou falha de emergência. É amplamente aplicado nos cenários de controle automático de petróleo, indústria química, energia elétrica, construção naval e outros campos.
| Quantidade: | |
|---|---|

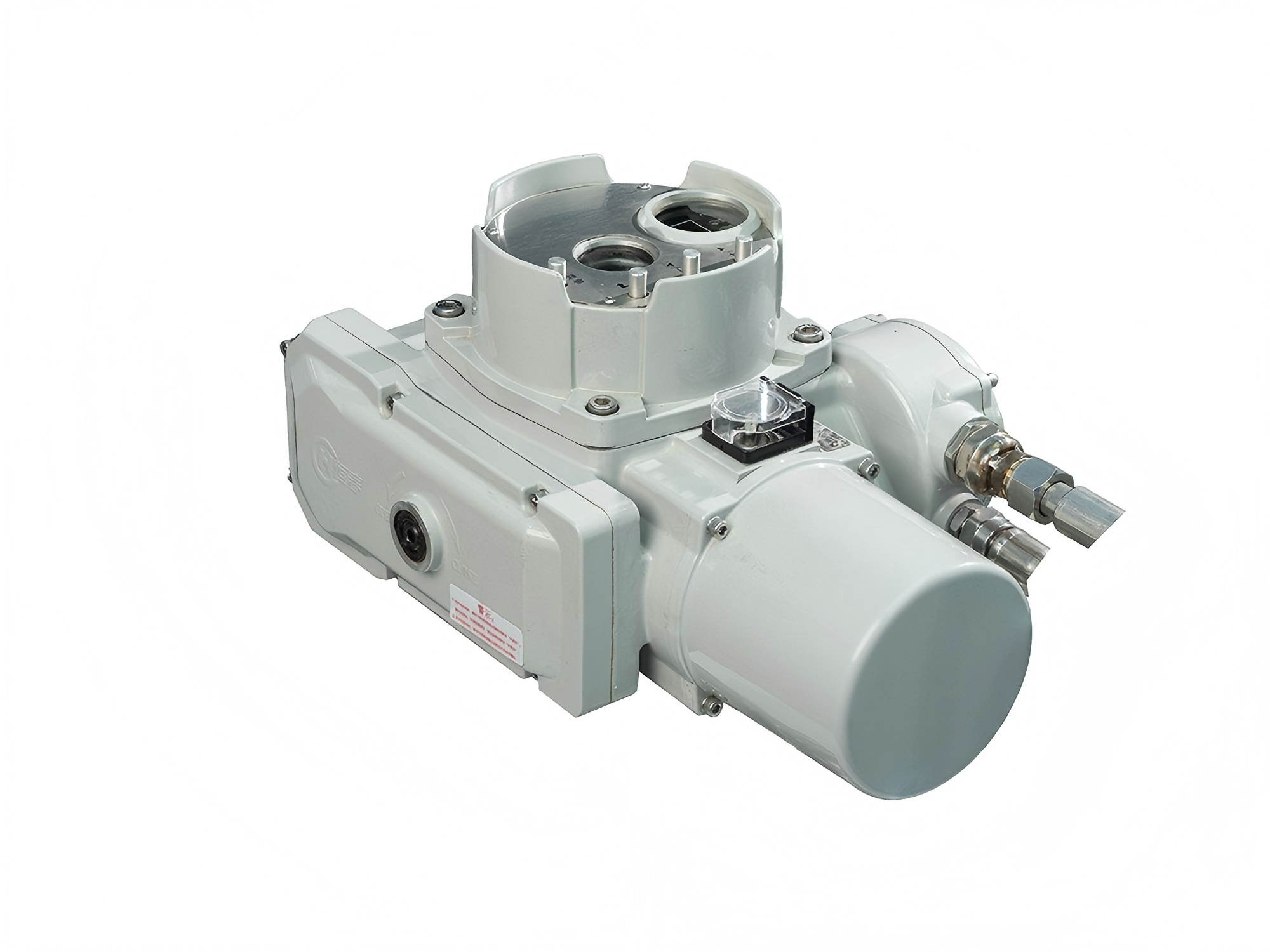

Série HVQR
A série HVQR é um atuador elétrico de redefinição de desligamento e alto desempenho de pesquisa e desenvolvimento independente da Yangzhou Hengchun Electronic Co., Ltd., um fabricante líder de atuadores de válvula industrial com base na China. Como um atuador elétrico industrial dedicado com armazenamento de energia integrado, ele possui um dispositivo de armazenamento de energia de bateria/capacitor integrado que permite a funcionalidade de reinicialização de desligamento automático. Projetado exclusivamente para combinar válvulas gaveta de pequeno calibre, válvulas globo, válvulas borboleta e outras válvulas industriais comuns, este atuador pode acionar rapidamente as válvulas para uma posição segura predefinida em caso de falha repentina de energia ou falha de equipamento de emergência, evitando efetivamente riscos de segurança industrial. De estrutura compacta e fácil de instalar, o atuador elétrico do tipo reset de bateria/capacitor da série HVQR tornou-se um componente central para controle automático de válvula em diversas indústrias pesadas, com desempenho confiável verificado por cenários de aplicação práticos.
Alimentado por um interno de armazenamento de energia sistema O atuador realiza uma reinicialização rápida e precisa da válvula sem fonte de alimentação externa quando ocorre falha de energia ou falha de emergência, garantindo a segurança do processo industrial. de bateria/capacitor .
Otimizado para válvulas gaveta, globo e borboleta de pequeno calibre. Ela combina com a maioria das válvulas industriais padrão de pequeno diâmetro com modos de conexão flexíveis, reduzindo os custos de adaptação secundária.
Com vedação estrutural e design anticorrosivo, é resistente à umidade, vibração e poeira. Adaptando-se aos complexos ambientes de trabalho dos campos petrolífero, químico e marítimo.
O design estrutural integrado economiza espaço de instalação. A interface padronizada é fácil de conectar com sistemas de válvulas, reduzindo o tempo de comissionamento no local.
Categoria de parâmetro | Parâmetros Específicos |
Especificações básicas | Tipo de produto: Atuador elétrico de válvula de grau nuclear de um quarto de volta Certificação de grau nuclear: classificação de segurança elétrica classe 1E, classificação sísmica categoria K3, certificação categoria sísmica Ⅰ Vida do projeto: 40 anos Grau de proteção: IP6 |
Potência e Transmissão | Fonte de alimentação: fonte de alimentação CA trifásica de 380 V Estrutura de transmissão: Transmissão mecânica de engrenagem helicoidal Forma de saída: Saída de torque (saída de impulso alcançável através do dispositivo de conversão) Válvulas aplicáveis: Válvulas gaveta de energia nuclear, válvulas globo e outras válvulas lineares |
Capacidade de resistência às condições ambientais e de trabalho | Resistência Sísmica: Suporta carga sísmica de desligamento seguro SL2 Resistência à irradiação: Suporta irradiação de raios γ de 110×10⁴Gy Condições de operação: Operação estável sob condições normais de trabalho e desligamento seguro de emergência |
Proteção e Material do Núcleo | Proteção contra sobrecarga: Conjunto de mola de disco + mecanismo de controle de torque para proteção inteligente contra sobrecarga Materiais principais: carcaça da caixa de engrenagens ZL111, rosca sem-fim 20CrMnTi, engrenagem helicoidal QA110-4-4 Tecnologia de processamento: Processamento mecânico de precisão com inspeção rigorosa durante todo o processo |
Estrutura e Recursos | Característica de design: Design de arquitetura modular Vantagens de operação e manutenção: Instalação e comissionamento convenientes e eficientes; fácil desmontagem, montagem e manutenção de componentes, reduzindo custos de O&M e tempo de inatividade Campo Aplicável: Campo de energia nuclear (correspondente fora do recipiente de contenção do reator nuclear) |
Como fabricante de atuadores industriais com certificação ISO, Yangzhou Hengchun implementa rigoroso controle de qualidade de processo completo para o atuador elétrico do tipo redefinição de bateria/capacitor da série HVQR , desde a aquisição de matéria-prima, processamento de componentes até a montagem e teste do produto acabado. Todos os produtos passam por vários testes de desempenho, incluindo simulação de reinicialização de desligamento, resistência a altas e baixas temperaturas e resistência à vibração antes de saírem da fábrica. A certificação opcional à prova de explosão e à prova de poeira atende aos requisitos de segurança de áreas industriais perigosas, como a indústria petroquímica. O sistema independente de P&D e fabricação garante a consistência da qualidade do produto, e o sistema maduro de suporte pós-venda fornece garantia técnica de longo prazo para os usuários.
Aplicado em pequenos ramais para distribuição de hidrocarbonetos leves/agentes auxiliares. Com desempenho à prova de explosão e poeira para evitar vazamentos médios, incêndio e outros riscos de segurança.
Instalado em tubulações de sistemas auxiliares, como abastecimento de água de caldeira, dessulfurização e desnitrificação. Garantir a operação segura e estável dos equipamentos principais da usina.
Usado em tubulações de refrigeração elétrica, fornecimento de combustível e regulação de água de lastro. Adaptando-se às condições de trabalho marítimas úmidas e acidentadas com desempenho estável.
Aplicado em ramais de abastecimento de gás doméstico e água comunitária. Prevenção de vazamentos médios e sobrepressão para salvaguardar a segurança da rede de tubulações civis.
Adotado na entrega de matérias-primas e tubulações de processos assépticos. Evitando refluxo médio e contaminação para proteger a produção e o controle de qualidade.
Ele é especialmente projetado para válvulas gaveta de pequeno calibre, válvulas globo e válvulas borboleta, e pode ser personalizado para adaptação de interface de acordo com especificações de válvula específicas do usuário.
O sistema de armazenamento de energia da bateria/capacitor é projetado para reinicialização de emergência instantânea, que pode completar o acionamento da posição segura da válvula em um curto espaço de tempo após a falha de energia, e a capacidade de armazenamento de energia pode ser personalizada de acordo com as necessidades do usuário.
Sim, o atuador fornece certificação opcional à prova de explosão e à prova de poeira, que atende totalmente aos requisitos de operação de segurança de áreas perigosas em indústrias petroquímicas e outras.
