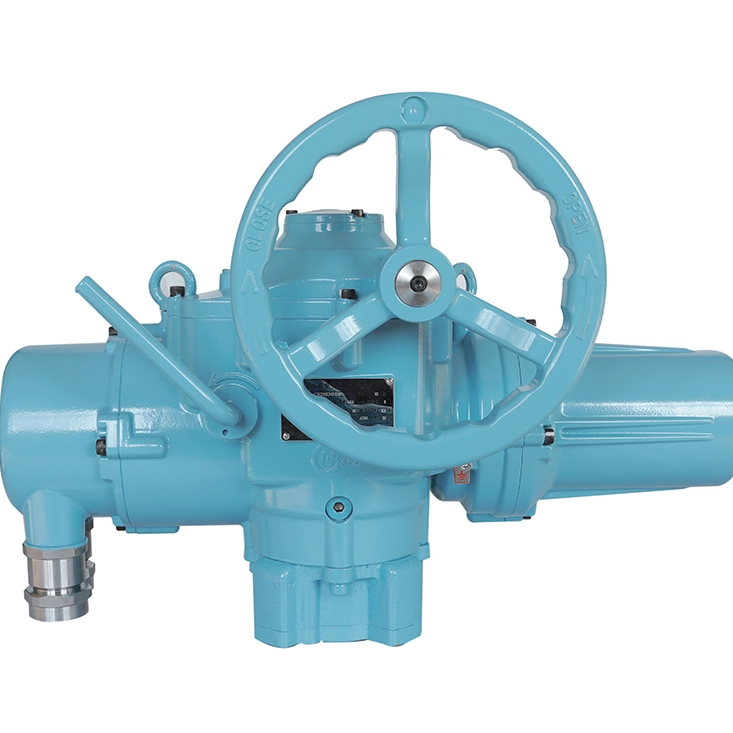

O atuador elétrico de válvula multivoltas de grau nuclear da série CKDH Classe 1E, Categoria K3 é um dispositivo de acionamento central independente de pesquisa e desenvolvimento por Yangzhou Hengchun Electronics Co., Ltd. para o campo da energia nuclear. Instalado fora do vaso de contenção de reatores nucleares, pode operar de forma estável sob condições normais de trabalho e carga sísmica de desligamento seguro SL2, com vida útil projetada de 40 anos, atendendo plenamente aos rigorosos requisitos dos sistemas de processo de energia nuclear.
| Quantidade: | |
|---|---|
Série CKDH
O atuador elétrico de válvula multivoltas de classe nuclear CKDH classe 1E categoria K3 é um dispositivo de acionamento de válvula desenvolvido independentemente por Yangzhou Hengchun Electronics Co., Ltd. para aplicações em usinas nucleares. Ele é instalado fora do vaso de contenção do reator e é projetado para operar sob condições normais da planta e cargas sísmicas de desligamento seguro SL2. O atuador usa uma transmissão mecânica de engrenagem helicoidal com um motor CA trifásico de 380 V e é adequado para válvulas gaveta, válvulas globo e outras válvulas de curso linear em sistemas auxiliares de ilha nuclear, ilhas convencionais e sistemas auxiliares relacionados à segurança. A vida útil do projeto é de 40 anos.
O atuador é certificado como Categoria Sísmica I e foi projetado para suportar cargas sísmicas de desligamento seguro SL2, mantendo a operabilidade durante eventos de base de projeto. Ele é classificado para irradiação gama cumulativa de até 110×10³ Gy durante a vida útil do projeto, suportando instalação em áreas com níveis elevados de radiação fora da contenção.
A vida útil projetada de 40 anos está alinhada com o ciclo operacional das usinas nucleares. Os componentes principais incluem uma caixa de engrenagem em liga de alumínio ZL111, uma engrenagem helicoidal de liga de aço 20CrMnTi e uma engrenagem helicoidal de bronze e alumínio QAl10-4-4. Esses materiais são selecionados pela resistência mecânica, resistência ao desgaste e estabilidade dimensional sob condições de operação de usinas nucleares de longo prazo. Cada unidade passa por inspeção de fábrica antes do envio.
O atuador possui classificação de proteção IP68, proporcionando proteção contra poeira e imersão contínua para ambientes úmidos e empoeirados de usinas nucleares. Um conjunto de mola prato combinado com um mecanismo de controle de torque fornece proteção contra sobrecarga, parando o motor quando o torque excede o limite definido e protegendo a válvula e o atuador contra danos mecânicos.
A arquitetura modular suporta instalação e comissionamento eficientes no local. Os componentes podem ser desmontados e substituídos individualmente, o que reduz o tempo de manutenção e o tempo de inatividade durante interrupções programadas. O atuador emite torque diretamente; a saída de empuxo para válvulas de haste ascendente pode ser obtida através de um dispositivo de conversão dedicado.
Categoria de parâmetro | Parâmetros Específicos |
|---|---|
Tipo de produto | Atuador elétrico de válvula multivoltas de grau nuclear |
Classificação de Segurança Nuclear | Classificação de segurança elétrica Classe 1E; Classificação sísmica categoria K3; Certificação Sísmica Categoria I |
Vida de projeto | 40 anos |
Classificação de proteção | IP68 |
Fonte de energia | 380V CA trifásico |
Estrutura de Transmissão | Transmissão mecânica de engrenagem helicoidal |
Formulário de saída | Saída de torque (saída de impulso via dispositivo de conversão) |
Válvulas Aplicáveis | Válvulas gaveta de energia nuclear, válvulas globo e outras válvulas lineares |
Resistência Sísmica | Suporta carga sísmica de desligamento seguro SL2 |
Resistência à Irradiação | Suporta irradiação gama cumulativa de 110×10³ Gy |
Condições Operacionais | Operação estável sob condições normais de trabalho e condições de desligamento seguro |
Proteção contra sobrecarga | Conjunto de mola prato + mecanismo de controle de torque |
Materiais principais | Carcaça da caixa de engrenagens ZL111, sem-fim 20CrMnTi, engrenagem sem-fim QAl10-4-4 |
Processamento | Usinagem de precisão com inspeção em processo |
Recurso de projeto | Arquitetura modular |
Local de instalação | Navio de contenção do reator nuclear externo |
A série CKDH foi projetada e testada de acordo com IEEE 382-2019 (Padrão para qualificação de atuadores de válvula relacionados à segurança) e RCC-E Capítulo A5000 (equipamentos elétricos para usinas de energia nuclear). O fabricante opera sob um sistema de gestão de qualidade ISO 9001. Cada unidade passa por testes de fábrica, incluindo verificação de torque, simulação sísmica e testes de desempenho de proteção IP68 antes do envio.
A produção segue procedimentos documentados de fabricação de nível nuclear com registros de materiais rastreáveis. O sem-fim e a engrenagem sem-fim são usinados com precisão e inspecionados quanto à conformidade dimensional. A montagem final inclui testes funcionais do mecanismo de controle de torque, indicador de posição e conexões elétricas. Os registros de teste são retidos para cada unidade com número de série.
O atuador aciona válvulas gaveta e válvulas globo em circuitos de resfriamento, água de alimentação e drenagem de ilhas nucleares. Mantém a operação sob cargas sísmicas SL2, apoiando a confiabilidade dos sistemas auxiliares durante condições de desligamento normais e seguras.
Em ilhas convencionais, o atuador é usado em tubulações de processo de vapor, água de alimentação e água condensada. Sua proteção IP68 e resistência à radiação acomodam o ambiente úmido, quente e potencialmente contaminado das instalações convencionais em ilhas.
Para sistemas de resfriamento de emergência e alívio de pressão, o atuador responde aos comandos de abertura e fechamento da válvula sob condições seguras de desligamento. O mecanismo de proteção contra sobrecarga evita danos às válvulas relacionadas à segurança durante transientes de atuação.
O atuador é adequado para válvulas em tubulações de água, vapor e outros meios de processo de nível nuclear. Ele foi projetado para operação contínua de longo prazo em ambientes de temperatura elevada e radiação elevada encontrados fora da contenção do reator.
É adaptado para válvulas de curso linear em usinas nucleares, principalmente válvulas gaveta e válvulas globo. A saída de empuxo pode ser fornecida através de um dispositivo de conversão dedicado para válvulas que exigem empuxo em vez de torque.
É certificado como Categoria Sísmica I e projetado para suportar cargas sísmicas de desligamento seguro SL2. Ele é classificado para irradiação gama cumulativa de até 110×10³ Gy ao longo da vida útil projetada de 40 anos.
O atuador foi projetado e qualificado de acordo com IEEE 382-2019 e RCC-E Capítulo A5000. A fabricação segue um sistema de gestão de qualidade ISO 9001 com rastreabilidade de número de série e registros de testes de fábrica.
Como fabricante original, Yangzhou Hengchun fornece suporte técnico, comissionamento no local e serviços de manutenção para a Série CKDH. O suporte está estruturado para corresponder à vida útil projetada de 40 anos e aos ciclos programados de interrupção das usinas nucleares.
