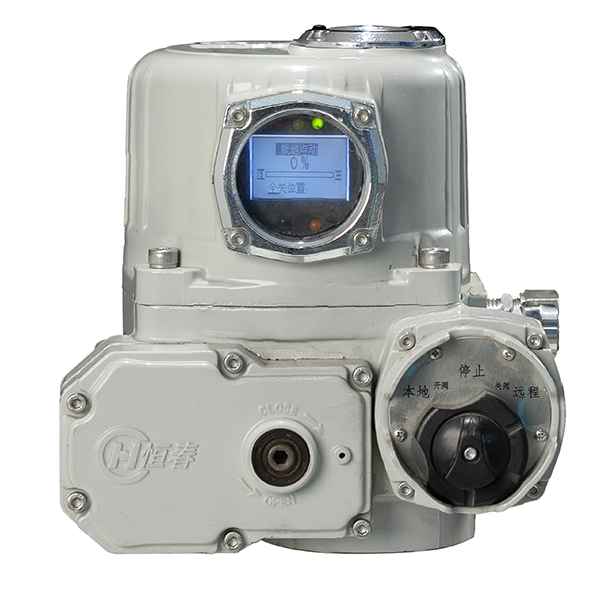

Os atuadores elétricos inteligentes da série HVQ integram controle digital com design de confiabilidade mecânica, apresentando autodiagnóstico abrangente, fácil operação e desempenho livre de manutenção a longo prazo. Adotando transmissão por engrenagem, eles apresentam uma estrutura compacta e alta eficiência com uma faixa de ângulo de saída de 0~90° (360° opcional), e são amplamente utilizados na construção, dutos, construção naval e outras indústrias.
| Quantidade: | |
|---|---|
Série HVQ
Como um produto principal da Yangzhou Hengchun Electronics Co., Ltd., um fabricante profissional de atuadores elétricos inteligentes na China , o Atuador Elétrico Inteligente Série HVQ integra perfeitamente o controle digital com o design de confiabilidade mecânica. Adotando uma estrutura de alta eficiência de transmissão de engrenagem , este atuador foi projetado para controle preciso da válvula em diversos cenários industriais, apresentando uma faixa de ângulo de saída padrão de 0~90° com uma versão opcional de 360°. Possui autodiagnóstico abrangente, operação fácil humanizada e desempenho livre de manutenção a longo prazo, tornando-o uma solução de controle inteligente confiável para construção, dutos, construção naval e vários campos industriais pesados. Como membro-chave da linha de atuadores elétricos da Hengchun , ele foi projetado para se adaptar a ambientes de trabalho adversos e atender às demandas de controle de alto padrão das válvulas industriais.
O design duplo de controle digital e estabilidade mecânica garante transmissão de sinal precisa e operação mecânica estável, evitando erros de controle causados por falhas de sistema único e melhorando a segurança geral dos sistemas de controle de válvula .
Equipado com grau de proteção IP67 e resistência à corrosão C3, ele pode resistir efetivamente a alta umidade, névoa salina e poeira, e suportar uma ampla faixa de temperatura operacional de -25 ℃ ~ + 70 ℃.
Suporta operação manual de emergência em caso de falha do barramento, garantindo ininterrupto da válvula controle e processos contínuos de produção/operação, o que é uma garantia de segurança crucial para uso industrial no local.
A estrutura otimizada de transmissão de engrenagem torna o atuador pequeno em tamanho e com alta eficiência de transmissão, economizando espaço de instalação e reduzindo o consumo de energia durante a operação.
Compatível com barramento CAN para feedback de status de trabalho em tempo real e função de proteção contra sobrecarga integrada, que pode prevenir efetivamente falhas do sistema causadas por pressão anormal e prolongar a vida útil de válvulas e atuadores.
Categoria | Parâmetros |
Saída Básica | Ângulo de saída: 0°–90° (90°–360° opcional) |
Fonte de energia | Trifásico: 380VAC 50Hz; Monofásico: 220 VCA 50 Hz Tolerância de tensão: ±10%; Tolerância de frequência: ±5Hz |
Desempenho motor | - Tipo: Motor de indução, alto torque, baixa inércia, hermeticamente selado Classe de isolamento: Classe F - Proteção contra superaquecimento: 130 ℃ (interruptor térmico integrado) - Ciclo de trabalho: Tipo On-off (S2-15min, 60 partidas/hora); Tipo de regulação (S4-25%, 1200 partidas/hora) |
Modos de controle | - Controle local: operação do botão (Abrir/Fechar/Parar) Controle remoto: controle de interruptor de 2 fios / 3 fios / 4 fios, controle de emergência ESD, controle proporcional 4-20mA, Modbus RTU, Profibus DP, comunicação de dois fios HCBUS 100 (todos opcionais) |
Recursos de proteção | - Proteção contra superaquecimento do motor - Monitoramento de sequência de fase de energia e correção automática - Proteção dupla de torque (torque nominal de 40% a 100%, ajustável) - Proteção de vedação dupla (padrão IP67, até IP68) - Falha do encoder, bloqueio da válvula, reversão instantânea do motor, proteção contra falha de hardware/parâmetro/controle |
Adaptabilidade Ambiental | - Temperatura operacional: -30℃–+70℃ (tipo à prova de explosão: -20℃–+70℃) - Proteção contra corrosão: Carcaça em liga de alumínio com fosfatização e pulverização de plástico; Fixadores em aço inoxidável; Conectores banhados a ouro |
À prova de explosão e EMC | Classificação à prova de explosão: Padrão Exd Ⅱ BT4, até Exd Ⅱ CT4 Imunidade EMC: Nível Ⅲ, compatível com IEC61000 4-3 |
Detecção de posição | Encoder absoluto sem contato, sem bateria para memória de posição após desligamento |
Controle Analógico (Opcional) | Sinal de entrada: 4-20mADC (isolado, proteção contra curto-circuito, conexão não polar) Sinal de feedback: 4 20mADC (Precisão ± 0,5%, Linearidade ± 1%, desvio de temperatura <± 200ppm) Banda morta de controle: 0,3% –5% ajustável (padrão 0,8%) - Ação de perda de sinal: retenção de posição (padrão)/abertura total/fechamento total/posição predefinida |
Comunicação de ônibus (opcional) | Modbus RTU: taxa de transmissão de até 38,4 Kbit / S, máximo de 31 dispositivos por rede, distância máxima de transmissão de 1200 m sem repetidor Profibus DP: taxa de transmissão de 9,6 Kbit / S – 12 Mbit / S, máximo de 126 dispositivos por rede, interface redundante de canal duplo |
Estrutura Mecânica | Carcaça principal: liga de alumínio (fosfatização e pulverização de plástico) Engrenagem sem-fim: liga de bronze de alta resistência - Sem-fim: liga de aço de alta resistência (tratada termicamente) - Operação manual: Chave sextavada para operação de emergência |
Proteção Elétrica | Placa de circuito: Proteção de três provas (umidade, névoa salina, poeira) Sinais externos: isolamento do optoacoplador, proteção contra raios de 3 níveis Aterramento de segurança: parafuso de latão M8 × 10 |
Saída de Feedback | Padrão: 4 contatos de relé autotravantes (5A@30VDC/250VAC, NO/NC configurável) - Opcional: feedback de posição analógica 4-20mADC (proteção contra curto-circuito, detecção de circuito aberto) |
O Atuador Hengchun, fabricante do Atuador Elétrico Inteligente Série HVQ , é uma empresa certificada pela ISO com rigorosos sistemas de fabricação e controle de qualidade que cobrem todo o processo de produção, desde a aquisição de componentes até a entrega do produto acabado. Todos os atuadores elétricos , incluindo a série HVQ, são projetados e produzidos de acordo com os padrões industriais internacionais, e o produto passou em testes profissionais à prova de explosão e de desempenho, fornecendo garantia de qualidade confiável para clientes globais. A equipe independente de P&D da empresa e a oficina de fabricação avançada garantem a consistência e estabilidade do desempenho do produto, e o sistema pós-venda perfeito apoia ainda mais o uso a longo prazo do Atuador Elétrico Inteligente Série HVQ.
Especializado para controle de válvulas em tubulações de óleo combustível marítimo, óleo lubrificante e água de resfriamento. Sua proteção IP67 e resistência à corrosão C3 podem se adaptar ao ambiente marinho de alta umidade e névoa salina, e a função de emergência manual garante a segurança da navegação marítima.
Aplicado ao controle de válvulas em usinas termelétricas e usinas de aquecimento. Compatibilidade com rede elétrica industrial 380VAC. O feedback em tempo real do barramento CAN realiza o controle inteligente e eficiente das tubulações da usina, e a proteção contra sobrecarga evita falhas do sistema causadas por anomalias de pressão.
Adequado para controle de válvulas em tubulações de água de resfriamento e ar de combustão de altos-fornos. Suportando o ambiente de produção metalúrgica rigoroso, de alta temperatura e rico em poeira, por meio de sua ampla adaptabilidade de temperatura e design à prova de poeira.
Utilizado para automático de válvulas controle em estações elevatórias de abastecimento de água e estações de tratamento de esgoto. O design à prova d'água e à prova de poeira se adapta às condições de trabalho externas úmidas e empoeiradas, e a função de controle digital precisa ajuda o sistema de abastecimento de água a economizar energia e reduzir o consumo.
É compatível com redes de energia industriais de 380 VCA, que é a fonte de alimentação padrão para a maioria dos cenários industriais, nenhum equipamento adicional de conversão de energia é necessário para uso no local.
Sim, o ângulo de saída padrão é de 0 ~ 90°, e uma versão opcional de 360° é fornecida para clientes com requisitos especiais de controle de válvula , que pode ser personalizada de acordo com as necessidades industriais reais.
Possui desempenho livre de manutenção a longo prazo, e a estrutura mecânica otimizada e os componentes de alta qualidade reduzem o trabalho diário de manutenção. Somente uma inspeção simples e regular é necessária sob condições de trabalho adversas para garantir uma operação estável.
