Série CKDJII

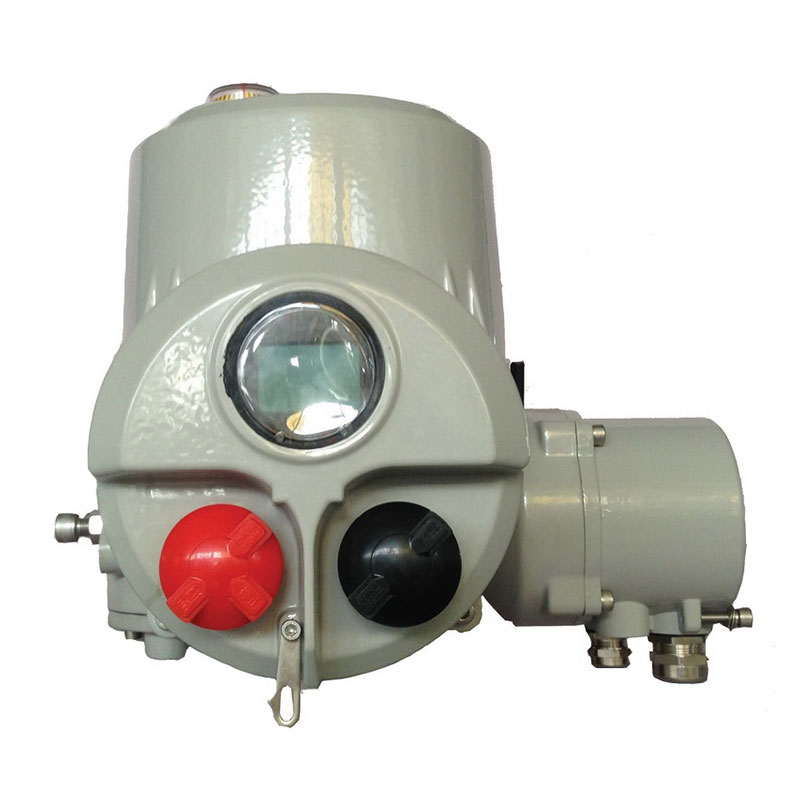

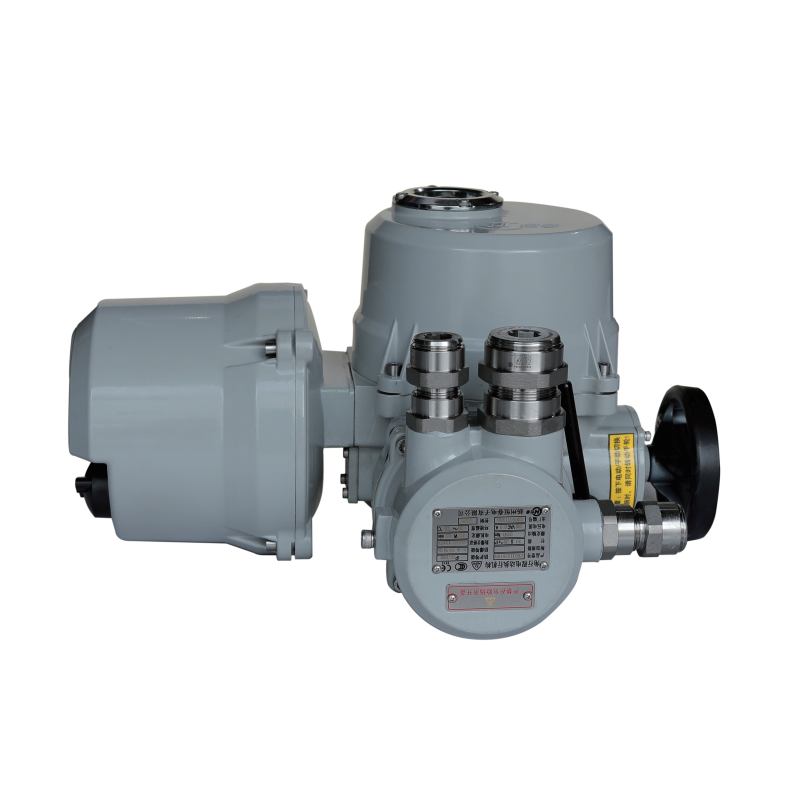

O atuador elétrico inteligente de curso angular série CKDJII é um atuador elétrico de quarto de volta econômico desenvolvido de forma independente por Yangzhou Hengchun Electronics Co., Ltd., um fabricante profissional de atuadores industriais na China. Projetado para controle preciso de válvulas borboleta, válvulas esfera e defletores amortecedores, este atuador elétrico inteligente é amplamente utilizado em cenários de automação industrial de alta demanda, incluindo usinas de energia, petroquímica, metalurgia e tratamento de água. Integrado com um microprocessador de nível industrial e tecnologia de controle remoto infravermelho não intrusivo, permite a configuração de parâmetros e o diagnóstico de falhas sem abertura da tampa, enquanto sua estrutura de transmissão robusta e caixa de alta proteção o tornam adequado para condições de trabalho severas e até mesmo explosivas.
Controle preciso : Equipado com chips de nível industrial para regulação precisa da posição da válvula, atendendo aos requisitos de controle de automação industrial.
Integração perfeita : Compatível com os principais protocolos fieldbus (Modbus, Profibus-DP, FF, HART) para conexão de sistema sem preocupações.
Operação segura : O controle remoto infravermelho não intrusivo suporta operação em ambientes explosivos perigosos sem contato físico.
Estrutura durável : Engrenagens helicoidais em liga de bronze e sem-fins em liga de aço formam um sistema de transmissão resistente ao desgaste, ideal para condições de trabalho frequentes de partida e parada.
Prontidão para emergências : O mecanismo de comutação manual-automático de um clique garante operação ininterrupta e controle de emergência.
Proteção superior : Carcaça anticorrosiva em liga de alumínio com classificação de proteção padrão IP68 (personalizável) e configuração à prova de explosão para cenários adversos.
Segurança abrangente : Sobrecorrente integrada, sobrecarga e outros mecanismos de proteção múltipla para operação confiável do equipamento.
Alta adaptabilidade : Múltiplas especificações de torque e ângulo de saída (0–90° padrão, 90°–300° opcional) para combinação universal com válvulas industriais.
Baixa manutenção : O óleo lubrificante de longa duração e a estrutura selada proporcionam longa vida útil e custos de manutenção reduzidos.
Parâmetros | Descrição |
Tipo de fonte de alimentação | CA 220 V (50/60 Hertz) / CA 380 V (50/60 Hertz) opcional |
Faixa de torque | Torque de instalação direta: 40 ~ 2000N.m |
Tipo de controle | Opcional: fiação física 、 sinal analógico 、 fieldbus （MODBUS 、 FF 、 HART 、 PROFIBUS-DP） |
material de revestimento | liga de alumínio fundido |
níveis de proteção | O padrão é IP68; outros podem ser personalizados. |
temperatura ambiente | ※Padrão: -30℃ ~ +70℃ |
proteção contra corrosão externa | ※Revestimento padrão: decapagem e fosfatação + pulverização eletrostática de pó de superfície; |
proteção de vedação dupla | A seção de controle é isolada da caixa de junção para proteger os componentes eletrônicos. |
Classificação à prova de explosão: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnologia Motora | Motor de gaiola de esquilo CA totalmente fechado, não refrigerado a ar; Classe de isolamento F (Classe H personalizável); |
serviço motorizado | ※Motor com serviço S4 (adequado para condições de partida periódica); |
acionamento por engrenagem | Autotravamento em todas as velocidades |
Volante | Não gira durante a operação elétrica; equipado com embreagem automática; o torque está em conformidade com o padrão GB/T 28270. |
flange de saída | ISO 5210/GB 12222；flange especial opcional |
óleo lubrificante | Eficácia vitalícia; nenhuma manutenção periódica necessária |
Tipo de fornecimento | Opcional trifásico/monofásico; a tensão máxima para alimentação trifásica é 690V; 50/60Hz |
entrada de cabo | Padrão: 1×M48×2 + 2×M33×2; Tipo à prova de explosão: 1×NPT1.5' + 2×NPT1' (pode ser aumentado); Customizável; Bloco terminal de girassol |
Contexto | Comunicação por infravermelho/pressão (Bluetooth opcional); Parâmetros armazenados em memória não volátil (com proteção por senha); Configurável via display/programador remoto |
Botão no local | Configuração sem ferramentas; Seleção de modo Local/Remoto/Parada; Eletricamente operável em modo local |
Instrução CE | Cumprir com 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão); são aplicáveis normas harmonizadas como a EN 61000. |
Especificação
Folha de dados de desempenho para atuadores elétricos da série CKDJII (380VAC/50HZ): Adequado para tipo On-Off ou tipo modulante (não frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Tempo de viagem (S) | |||||
CKDJII5 | 50 | 25 | 45 | 0.4 | ||
CKDJII10 | 100 | 25 | 45 | 0.4 | ||
CKDJII20 | 200 | 25 | 45 | 0.4 | ||
120 | 15 | 45 | 0.4 | |||
80 | 7.5 | 45 | 0.45 | |||
CKDJII30 | 300 | 30 | 60 | 0.6 | ||
CKDJII40 | 400 | 30 | 60 | 0.65 | ||
CKDJII50 | 500 | 30 | 90 | 0.7 | ||
380 | 15 | 90 | 0.7 | |||
170 | 5 | 120 | 0.8 | |||
CKDJII60 | 600 | 30 | 140 | 1 | ||
CKDJII80 | 700 | 30 | 140 | 1.2 | ||
600 | 15 | 140 | 1.4 | |||
CKDJII100 | 900 | 30 | 180 | 1.4 | ||
700 | 15 | 180 | 1.6 | |||
400 | 5 | 180 | 1.8 | |||
Folha de dados de desempenho para atuadores elétricos da série CKDJII (380VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Torque máximo | Tempo de viagem (S) | ||||
CKDJII5 | 30 | 50 | 25 | 45 | 0.4 | |
CKDJII10 | 50 | 100 | 25 | 45 | 0.4 | |
CKDJII20 | 100 | 200 | 25 | 45 | 0.4 | |
60 | 120 | 15 | 45 | 0.4 | ||
50 | 80 | 7.5 | 45 | 0.45 | ||
CKDJII30 | 150 | 300 | 30 | 60 | 0.6 | |
CKDJII40 | 200 | 400 | 30 | 60 | 0.65 | |
CKDJII50 | 250 | 500 | 30 | 90 | 0.7 | |
200 | 380 | 15 | 90 | 0.7 | ||
CKDJII60 | 300 | 600 | 30 | 140 | 1 | |
CKDJII80 | 400 | 700 | 30 | 140 | 1.2 | |
300 | 600 | 15 | 140 | 1.4 | ||
CKDJII100 | 500 | 900 | 30 | 180 | 1.4 | |
350 | 700 | 15 | 180 | 1.6 | ||
Folha de dados de desempenho para atuadores elétricos da série CKDJII (220VAC/50HZ): Adequado para tipo On-Off ou tipo modulante (não frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Tempo de viagem (S) | |||||
CKDJII10 | 80 | 25 | 45 | 0.5 | ||
CKDJII20 | 100 | 25 | 45 | 0.7 | ||
100 | 15 | 45 | 0.9 | |||
CKDJII40 | 200 | 30 | 90 | 1.2 | ||
CKDJII50 | 200 | 30 | 90 | 1.4 | ||
230 | 15 | 90 | 1.4 | |||
CKDJII60 | 400 | 30 | 140 | 1.6 | ||
CKDJII80 | 500 | 30 | 140 | 2 | ||
400 | 15 | 140 | 1.8 | |||
CKDJII100 | 750 | 30 | 180 | 2.4 | ||
550 | 15 | 180 | 2.7 | |||
Folha de dados de desempenho para atuadores elétricos da série CKD (220VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Torque máximo | Tempo de viagem (S) | ||||
CKDJII10 | 40 | 80 | 25 | 45 | 0.5 | |
CKDJII20 | 50 | 100 | 25 | 45 | 0.7 | |
50 | 100 | 15 | 45 | 0.9 | ||
CKDJII40 | 100 | 200 | 30 | 90 | 1.2 | |
CKDJII50 | 130 | 200 | 30 | 90 | 1.4 | |
120 | 230 | 15 | 90 | 1.4 | ||
CKDJII60 | 200 | 400 | 30 | 140 | 1.6 | |
CKDJII80 | 250 | 500 | 30 | 140 | 2 | |
200 | 400 | 15 | 140 | 1.8 | ||
CKDJII100 | 400 | 750 | 30 | 180 | 2.4 | |
300 | 550 | 15 | 180 | 2.7 | ||
O Atuador Elétrico Inteligente de Curso Angular Série CKDJII segue rígidos padrões de fabricação e controle de qualidade. Seus principais componentes de transmissão adotam liga de bronze e liga de aço para resistência ao desgaste e desempenho de travamento automático em todas as velocidades; a seção de controle e a caixa de junção são isoladas com proteção de vedação dupla para proteger os componentes eletrônicos. Todos os parafusos de fixação da tampa final utilizam aço inoxidável para maior resistência à corrosão, e o produto está em total conformidade com a UE 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão), bem como com os padrões harmonizados EN 61000. Para garantia de qualidade pós-venda, o atuador oferece garantia de 18 meses para toda a máquina e 24 meses de garantia para componentes principais (motor, controlador, etc.), com serviço de manutenção vitalício oferecido após o período de garantia.
Controle de válvulas e amortecedores para água de alimentação de caldeiras, tubulações de vapor e sistemas de dessulfuração e desnitrificação em usinas térmicas e hidrelétricas.
Ligação e regulação automática de válvulas borboleta/esfera no transporte de petróleo bruto, unidades de refino e oleodutos de armazenamento de petróleo e gás.
Atuação de amortecedores para alimentação de ar de alto-forno, circuitos de água de resfriamento de laminação de aço e gasodutos do sistema de despoeiramento.
Regulação de válvulas em abastecimento/drenagem municipal de água, sistemas de aeração/sedimentação de estações de tratamento de esgoto e tratamento de gases de combustão para geração de energia a partir de resíduos.
Controlo remoto de válvulas para aquecimento urbano, redes de abastecimento de gás e eclusas de conservação de água.
Forneça parâmetros detalhados da válvula (tipo, torque necessário), parâmetros de condição de trabalho (pressão, temperatura) e requisitos de controle (tipo de sinal, necessidades de feedback) para nossa equipe profissional, e ofereceremos orientação gratuita para seleção de modelo individual.
Fornecemos vídeos de instalação gratuitos e orientação técnica remota para todos os clientes; orientações de instalação no local estão disponíveis para compras em grandes quantidades (despesas de viagem suportadas pelo comprador).
Os modelos padrão da série CKDJII são entregues dentro de 28 a 30 dias úteis; modelos personalizados (requisitos especiais de temperatura/à prova de explosão/controle) têm um prazo de entrega de 30 a 45 dias úteis.
