Série CKDJ

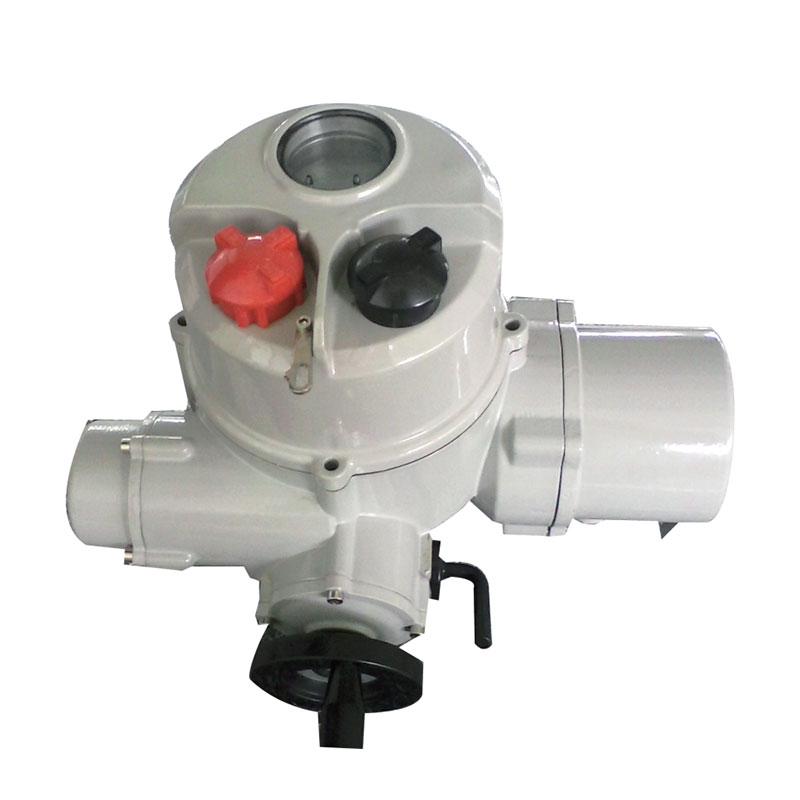

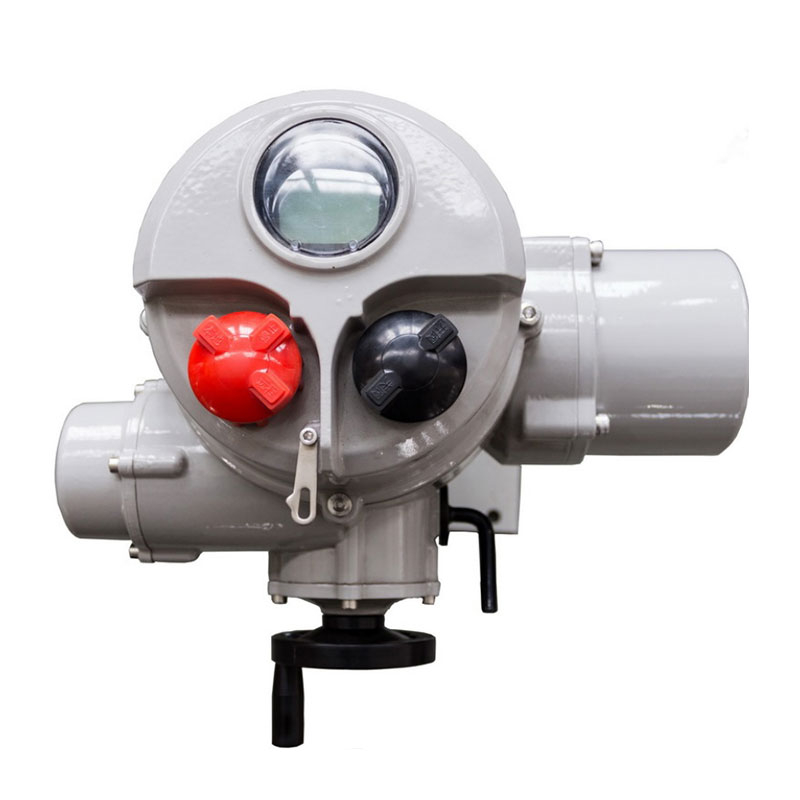

O atuador elétrico de giro parcial da série CKDJ é um atuador de válvula industrial de alto desempenho projetado pela Yangzhou Hengchun Electronics, um fabricante líder na China de equipamentos de controle de fluidos. Especializado para válvulas de um quarto de volta, incluindo válvulas borboleta, válvulas de esfera e amortecedores, este atuador elétrico inteligente apresenta uma faixa de rotação padrão de 0 a 90°, extensível até 90° a 300° sob demanda, integrando controle digital avançado e transmissão mecânica confiável em uma unidade. Disponível nas versões liga-desliga (ciclo de trabalho S2-15min) e regulação (ciclo de trabalho S4-25%), ele se destaca em ambientes industriais complexos e áreas perigosas com operações frequentes de partida-parada e é totalmente compatível com sistemas DCS/PLC para controle remoto preciso de válvulas, tornando-se uma solução de automação central para regulação de válvulas industriais.
Adota um design não intrusivo com botões de detecção de efeito Hall e controle remoto infravermelho, permitindo configuração de parâmetros e monitoramento de status sem abrir o gabinete elétrico. Prevenindo eficazmente a entrada de poeira e umidade e adequando-se a áreas perigosas explosivas.
Equipado com microprocessadores de nível industrial e sensores magnetoelétricos sem contato, atinge precisão de posicionamento de ±0,5%. A engrenagem helicoidal em liga de bronze e a unidade helicoidal em liga de aço com superfície endurecida proporcionam travamento automático, baixo ruído e folga mínima, com excelente resistência ao desgaste.
Possui uma classificação de proteção IP65 (IP68 opcional) com fosfatação e carcaça em liga de alumínio fundido com pulverização de plástico e fixadores de aço inoxidável, operando de forma estável em -40°C a 85°C (personalizável para temperaturas extremas). Com excelente resistência à corrosão.
Integra proteção totalmente inteligente (sobrecarga de torque, superaquecimento do motor, proteção de sequência de fase) e motor síncrono de ímã permanente opcional com inversor de frequência. Reduzindo o consumo de energia em mais de 30% em relação aos motores assíncronos convencionais.
Parâmetros | Descrição |
Tipo de fonte de alimentação | CA 220 V (50/60 Hertz) / CA 380 V (50/60 Hertz) opcional |
Faixa de torque | Torque de instalação direta: 40 ~ 2000N.m |
Tipo de controle | Opcional: fiação física 、 sinal analógico 、 fieldbus （MODBUS 、 FF 、 HART 、 PROFIBUS-DP） |
material de revestimento | liga de alumínio fundido |
níveis de proteção | O padrão é IP68; outros podem ser personalizados. |
temperatura ambiente | ※Padrão: -30℃ ~ +70℃ |
proteção contra corrosão externa | ※Revestimento padrão: decapagem e fosfatação + pulverização eletrostática de pó de superfície; |
proteção de vedação dupla | A seção de controle é isolada da caixa de junção para proteger os componentes eletrônicos. |
Classificação à prova de explosão: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnologia Motora | Motor de gaiola de esquilo CA totalmente fechado, não refrigerado a ar; Classe de isolamento F (Classe H personalizável); |
serviço motorizado | ※Motor com serviço S4 (adequado para condições de partida periódica); |
acionamento por engrenagem | Autotravamento em todas as velocidades |
Volante | Não gira durante a operação elétrica; equipado com embreagem automática; o torque está em conformidade com o padrão GB/T 28270. |
flange de saída | ISO 5210/GB 12222；flange especial opcional |
óleo lubrificante | Eficácia vitalícia; nenhuma manutenção periódica necessária |
Tipo de fornecimento | Opcional trifásico/monofásico; a tensão máxima para alimentação trifásica é 690V; 50/60Hz |
entrada de cabo | Padrão: 1×M48×2 + 2×M33×2; Tipo à prova de explosão: 1×NPT1.5' + 2×NPT1' (pode ser aumentado); Customizável; Bloco terminal de girassol |
Contexto | Comunicação por infravermelho/pressão (Bluetooth opcional); Parâmetros armazenados em memória não volátil (com proteção por senha); Configurável via display/programador remoto |
Botão no local | Configuração sem ferramentas; Seleção de modo Local/Remoto/Parada; Eletricamente operável em modo local |
Instrução CE | Cumprir com 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão); são aplicáveis normas harmonizadas como a EN 61000. |
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Tempo de viagem (S) | |||||
CKDJ5 | 50 | 25 | 13 | 0.4 | ||
CKDJ10 | 100 | 25 | 25 | 0.6 | ||
80 | 13 | 25 | 0.8 | |||
CKDJ16 | 160 | 25 | 40 | 0.9 | ||
CKDJ25 | 200 | 25 | 45 | 1.1 | ||
CKDJ30 | 300 | 25 | 50 | 1.1 | ||
240 | 13 | 50 | 1.2 | |||
CKDJ40 | 400 | 25 | 60 | 1.2 | ||
CKDJ60 | 600 | 25 | 120 | 1.4 | ||
500 | 13 | 120 | 1.8 | |||
CKDJ80 | 800 | 25 | 150 | 1.8 | ||
CKDJ100 | 1000 | 25 | 180 | 2.1 | ||
CKDJ150 | 1250 | 25 | 220 | 2.4 | ||
1000 | 13 | 220 | 2.8 | |||
CKDJ200 | 1700 | 25 | 250 | 3.0 | ||
Folha de dados de desempenho para atuadores elétricos da série CKDJ (380VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | ||
Torque nominal | Torque máximo | Tempo de viagem (S) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 0.3 |
CKDJ10 | 50 | 100 | 25 | 25 | 0.6 |
40 | 80 | 13 | 25 | 0.8 | |
CKDJ16 | 80 | 160 | 25 | 40 | 0.9 |
CKDJ25 | 100 | 200 | 25 | 45 | 1.1 |
CKDJ30 | 150 | 300 | 25 | 50 | 1.1 |
120 | 240 | 13 | 50 | 1.2 | |
CKDJ40 | 200 | 400 | 25 | 60 | 1.2 |
CKDJ60 | 300 | 600 | 25 | 120 | 1.4 |
250 | 500 | 13 | 120 | 1.8 | |
CKDJ80 | 400 | 800 | 25 | 150 | 1.8 |
CKDJ100 | 500 | 1000 | 25 | 180 | 2.1 |
CKDJ150 | 650 | 1250 | 25 | 220 | 2.4 |
500 | 1000 | 13 | 220 | 2.8 | |
CKDJ200 | 850 | 1700 | 25 | 250 | 3 |
Folha de dados de desempenho para atuadores elétricos da série CKD (220VAC/50HZ): Adequado para tipo On-Off ou tipo modulante (não frequente)
Modelo | Fora | potência do motor | Corrente nominal | Flange (ISO5210) | ||
Torque nominal | Tempo de viagem (S) | |||||
CKDJ5 | 50 | 25 | 13 | 1 | ||
CKDJ10 | 100 | 25 | 25 | 1.1 | ||
CKDJ30 | 200 | 25 | 50 | 1.4 | ||
CKDJ60 | 300 | 25 | 90 | 1.7 | ||
CKDJ200 | 500 | 25 | 180 | 2.4 | ||
Folha de dados de desempenho para atuadores elétricos da série CKD (220VAC/50HZ): Adequado para tipo modulante (ajuste frequente)
Modelo | Fora | potência do motor | Corrente nominal | ||
Torque nominal | Torque máximo | Tempo de viagem (S) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 1 |
CKDJ10 | 50 | 100 | 25 | 25 | 1.1 |
CKDJ30 | 100 | 200 | 25 | 50 | 1.4 |
CKDJ60 | 150 | 300 | 25 | 90 | 1.7 |
CKDJ200 | 250 | 500 | 25 | 180 | 2.4 |
Hengchun mantém rigoroso controle de qualidade para o atuador elétrico de giro parcial da série CKDJ - todos os componentes principais passam por testes de envelhecimento em alta temperatura, com peças elétricas e mecânicas dispostas separadamente para forte desempenho anti-interferência. O produto está em conformidade com as Diretivas EMC e de Baixa Tensão da UE (2004/08/EC, 2006/95/EC) e com os padrões nacionais (GB/T 28270). Oferecemos uma garantia de 18 meses para toda a máquina e 24 meses de garantia para os componentes principais (motor, controlador, etc.), com serviço de manutenção profissional vitalício após o período de garantia, garantindo uma operação estável a longo prazo para os clientes.
O atuador elétrico de giro parcial da série CKDJ é amplamente aplicado nos principais setores industriais:
Indústria Petroquímica : Para coleta de petróleo bruto, refino e transmissão de meios químicos, manuseio de meios inflamáveis/corrosivos com design à prova de explosão e regulação precisa de fluxo/pressão.
Geração de energia : Aciona amortecedores/válvulas borboleta em caldeiras de usinas térmicas/nucleares e sistemas de gases de combustão, adaptando-se a ambientes de alta temperatura e empoeirados e reduzindo custos de manutenção em grandes altitudes.
Tratamento de Água : Controla válvulas de dosagem e borboleta em tratamento de esgoto municipal/águas residuais industriais, com proteção contra sobrecarga de torque para travamento de válvula e resistência à corrosão para condições externas adversas.
Metalurgia e proteção contra incêndio : Usado em sistemas de alto-forno de usinas siderúrgicas e controle de emergência ESD de proteção contra incêndio, suportando intertravamento externo e realizando comutação automática de processos em linhas de produção da indústria leve.
Forneça os parâmetros da sua válvula (tipo, torque necessário), dados de condição de trabalho (pressão, temperatura) e requisitos de controle (tipo de sinal, necessidades de feedback), e nossa equipe profissional oferecerá orientação gratuita e individual para a seleção do modelo.
Oferecemos vídeos de instalação gratuitos e orientação técnica remota; suporte de instalação no local está disponível para compras em grandes quantidades (despesas de viagem suportadas pelo comprador).
Os modelos padrão de atuador elétrico de meia volta da série CKDJ são entregues em 28 a 30 dias úteis; modelos personalizados (temperaturas extremas, flange especial) levam de 30 a 45 dias úteis.
