Série DRC

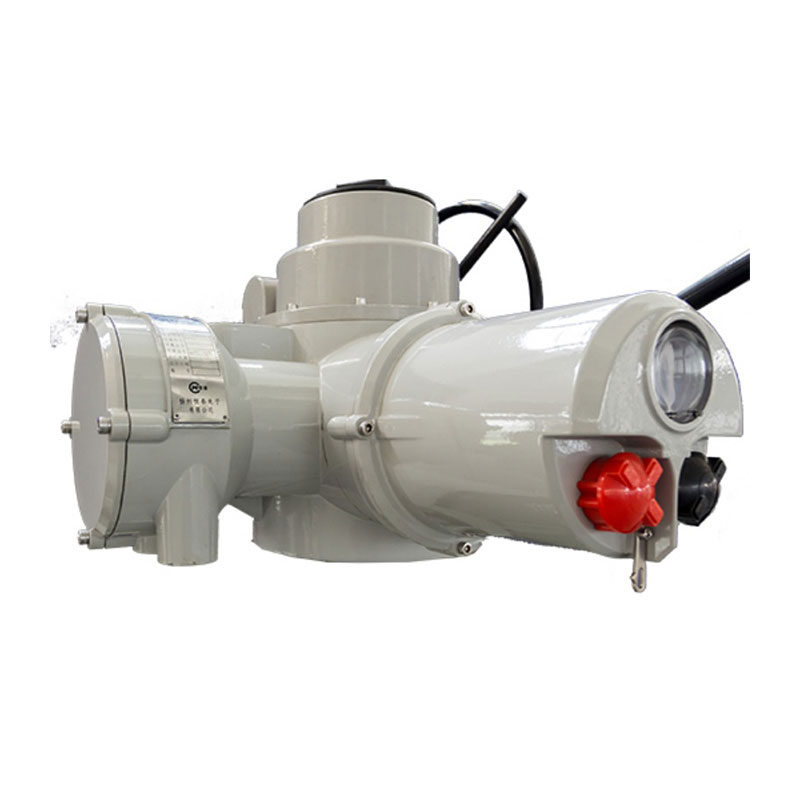

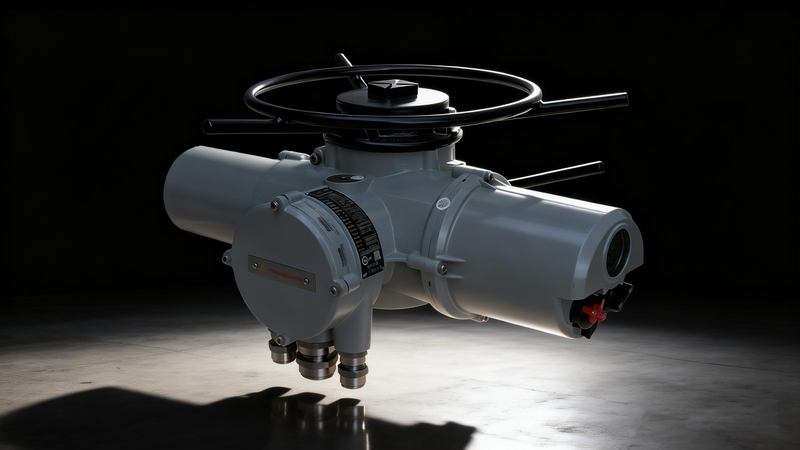

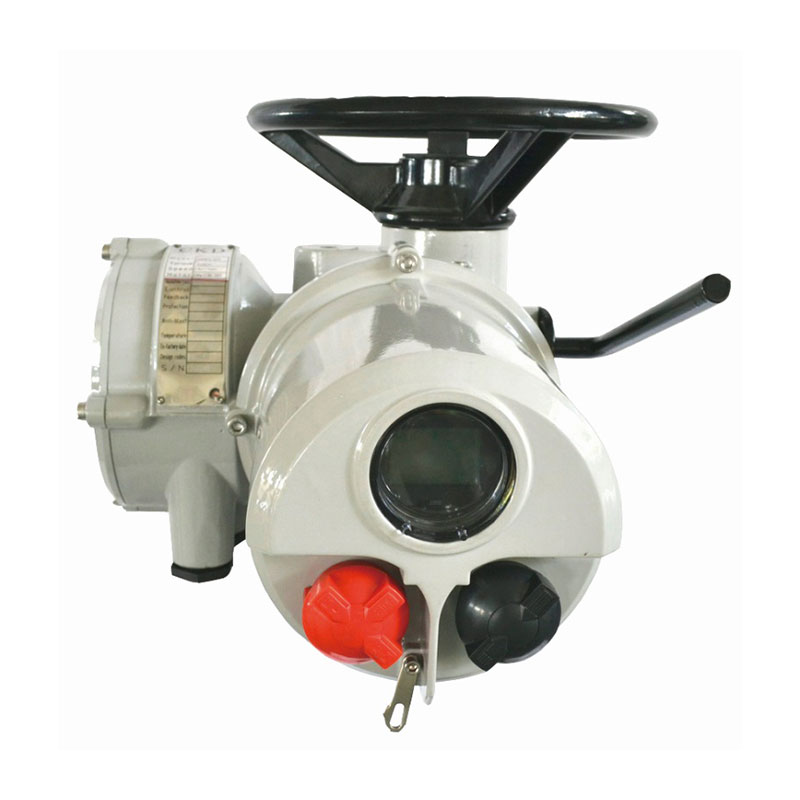

O da série CKD atuador de válvula elétrica inteligente multivoltas é um dispositivo de controle de terminal inteligente integrado projetado exclusivamente para válvulas multivoltas, como válvulas gaveta e válvulas globo. Projetado com tecnologias avançadas de SoC (System-on-Chip), detecção digital e fieldbus, este atuador oferece controle de válvula preciso e confiável em ambientes industriais. Com uma faixa de torque de 40 a 3.000 N·m (até 50.000 N·m com caixa de engrenagens de precisão) e uma velocidade de saída de 8 a 192 rpm, ele atende às demandas de tubulações DN10-DN600, enquanto sua classificação de proteção dupla IP66/68 garante desempenho incomparável em condições adversas. Compatível com os protocolos Modbus, PROFIBUS e HART, permite integração perfeita com sistemas de automação PLC/DCS, suportando controle local e remoto para maior flexibilidade operacional.

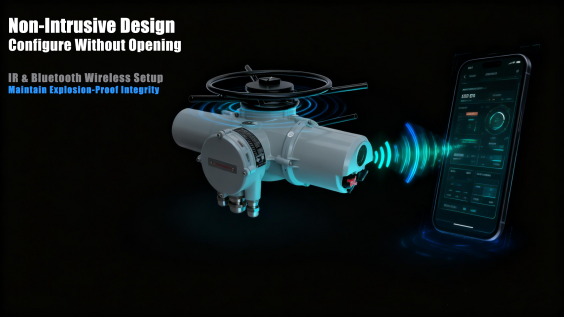

A comunicação sem fio por infravermelho (IR) e Bluetooth permite a configuração completa de parâmetros — incluindo limites de torque, perfis de velocidade e modos de controle — sem abrir o invólucro selado. Isto elimina os riscos de segurança dos procedimentos de configuração tradicionais, mantém a integridade à prova de explosão Ex d II C T6 e protege a superfície de vedação. Não são necessárias chaves de fenda ou tampas abertas, tornando-o seguro para operação mesmo em atmosferas perigosas da Zona 1.

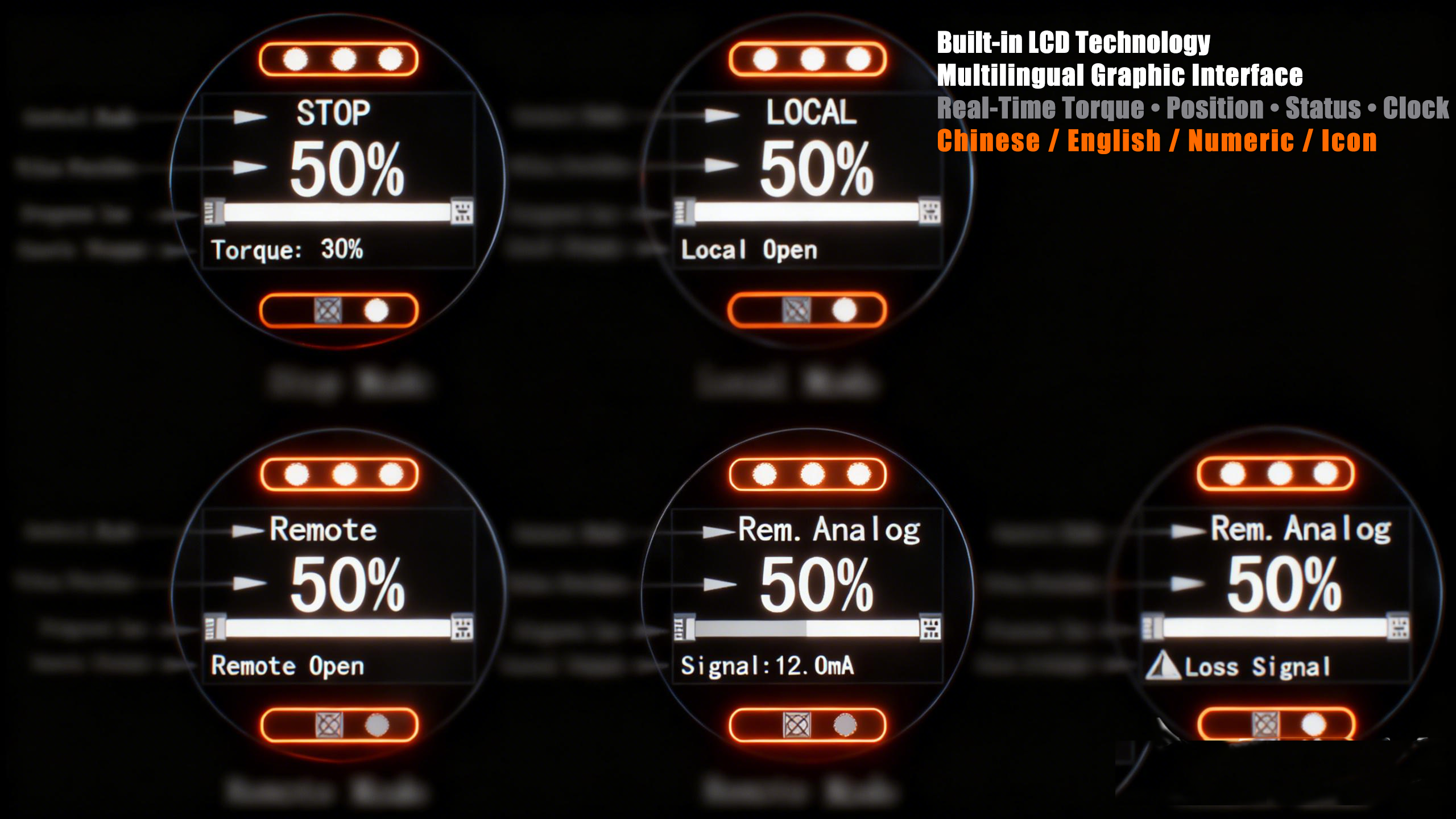

Um LCD retroiluminado de alta visibilidade fornece dados operacionais críticos rapidamente, incluindo porcentagem de torque em tempo real, posição da válvula (0-100%), status do modo de controle, alertas de falha e relógio do sistema. O suporte multilíngue (chinês/inglês/numérico/ícone) garante implantação global, enquanto a tela retroiluminada garante legibilidade na escuridão total, acessível a operadores não profissionais.
A memória não volátil retém o histórico operacional completo por 100 anos, mesmo sem energia, armazenando até 1.000 registros com carimbo de data e hora de movimentos de válvulas, operações manuais e eventos de falha. Os usuários podem consultar registros detalhados diretamente através do display local ou acessar dados sem fio via Bluetooth para edição de parâmetros, alterações de configuração em lote e análise inteligente de desempenho. Uma trilha de auditoria completa garante conformidade regulatória e capacidade de manutenção preditiva.

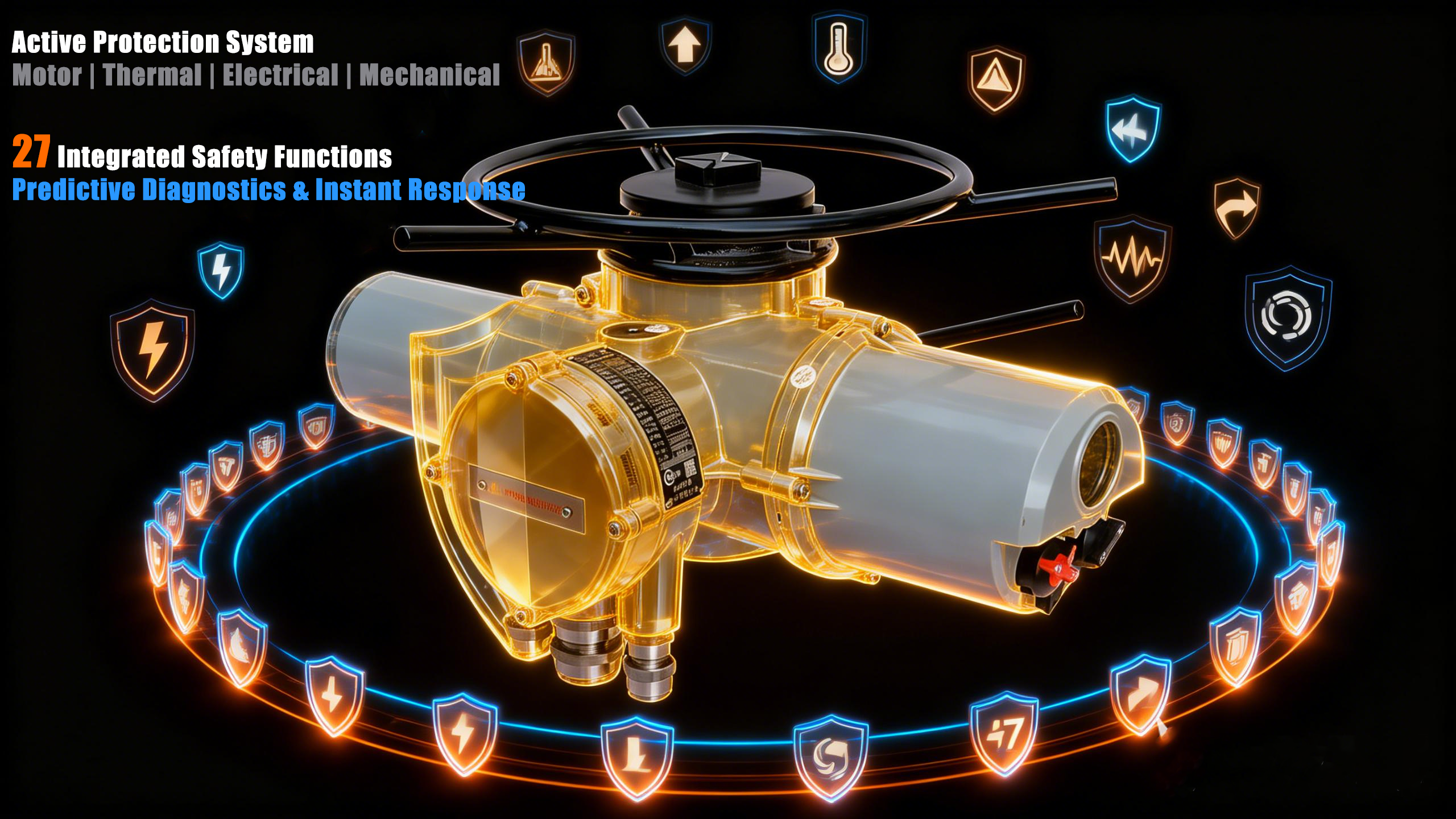

Diagnósticos on-line contínuos monitoram a carga do motor, a temperatura, as assinaturas de corrente e a qualidade da energia em tempo real. O sistema fornece 27 funções de segurança integradas, incluindo correção de sequência de fases, imunidade EMI, limitação de torque, supressão de surtos e proteção contra raios. Algoritmos preditivos detectam anomalias antes que ocorram danos, acionando respostas de proteção instantâneas para garantir operação sem falhas em aplicações críticas.

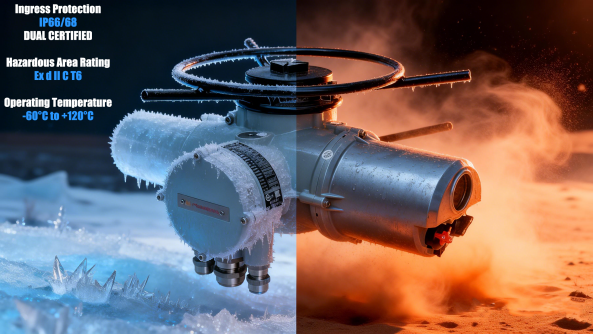

Certificado para os ambientes industriais mais severos do mundo, a classificação dupla IP66/68 garante proteção completa contra entrada de poeira e resistência sustentada à submersão. A certificação à prova de explosão Ex d II C T6 permite operação segura em áreas perigosas da Zona 1 com atmosferas à base de hidrogênio. O atuador tolera temperaturas extremas de -60°C a +120°C (do frio ártico ao calor do deserto) sem degradação do desempenho. Sua carcaça em liga de alumínio fundido de alta resistência, com decapagem, fosfatização e pulverização eletrostática, resiste a mais de 500 horas de corrosão por névoa salina, adequada para ambientes costeiros e químicos.
Equipado com um codificador absoluto multivoltas de 18 bits, o atuador atinge uma resolução de posicionamento de ±0,88° e um erro de posicionamento repetido de ≤0,5% para um controle preciso da abertura da válvula. A lógica de controle de malha fechada garante uma resposta de ≤0,3 segundos a sinais analógicos de 4-20 mA ou comandos de barramento, adaptando-se rapidamente aos ajustes dinâmicos das condições de trabalho.
Parâmetros | Descrição |
Tipo de fonte de alimentação | CA 220 V (50/60 Hertz) / CA 380 V (50/60 Hertz) opcional |
Faixa de torque | Torque de instalação direta: 40~3000 N·m; com caixa de engrenagens, torque máximo de até 50.000 N·m;Durante o pedido, o modelo específico é selecionado pelo fabricante com base nos requisitos de torque e velocidade. |
Tipo de controle | Opcional: fiação física 、 sinal analógico 、 fieldbus （MODBUS 、 FF 、 HART 、 PROFIBUS-DP） |
material de revestimento | liga de alumínio fundido |
níveis de proteção | O padrão é IP68; outros podem ser personalizados. |
temperatura ambiente | ※Padrão: -30℃ ~ +70℃ |
proteção contra corrosão externa | ※Revestimento padrão: decapagem e fosfatação + pulverização eletrostática de pó de superfície; |
proteção de vedação dupla | A seção de controle é isolada da caixa de junção para proteger os componentes eletrônicos. |
Classificação à prova de explosão: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnologia Motora | Motor de gaiola de esquilo CA totalmente fechado, não refrigerado a ar; Classe de isolamento F (Classe H personalizável); |
serviço motorizado | ※Motor com serviço S4 (adequado para condições de partida periódica); |
acionamento por engrenagem | Autotravamento em todas as velocidades |
Volante | Não gira durante a operação elétrica; equipado com embreagem automática; o torque está em conformidade com o padrão GB/T 28270. |
flange de saída | ISO 5210/GB 12222；flange especial opcional |
óleo lubrificante | Eficácia vitalícia; nenhuma manutenção periódica necessária |
Tipo de fornecimento | Opcional trifásico/monofásico; a tensão máxima para alimentação trifásica é 690V; 50/60Hz |
entrada de cabo | Padrão: 1×M48×2 + 2×M33×2; Tipo à prova de explosão: 1×NPT1.5' + 2×NPT1' (pode ser aumentado); Customizável; Bloco terminal de girassol |
Contexto | Comunicação por infravermelho/pressão (Bluetooth opcional); Parâmetros armazenados em memória não volátil (com proteção por senha); Configurável via display/programador remoto |
Botão no local | Configuração sem ferramentas; Seleção de modo Local/Remoto/Parada; Eletricamente operável em modo local |
Instrução CE | Cumprir com 2004/08/EC (Diretiva de Compatibilidade Eletromagnética) e 2006/95/EC (Diretiva de Baixa Tensão); são aplicáveis normas harmonizadas como a EN 61000. |
Atuadores Elétricos Série CKD (380VAC/50HZ): Tipo On-Off ou tipo modulante (não frequente)
Modelo | Torque nominal (Nm) | Velocidade (rpm) | Potência do motor (kW) | Corrente nominal (A) | Flange (ISO5210) |
DRC10 | 100 | 24 | 0.25 | 2.5 | F10 |
80 | 36 | 0.3 | 2.6 | ||
60 | 48 | 0.4 | 2.7 | ||
DRC16 | 160 | 24 | 0.4 | 2.6 | F14 |
120 | 36 | 0.45 | 3 | ||
100 | 48 | 0.5 | 3.5 | ||
70 | 72 | 0.65 | 4.2 | ||
50 | 96 | 0.8 | 4.8 | ||
DRC25 | 250 | 24 | 0.63 | 2.8 | F14 |
230 | 36 | 0.83 | 3.3 | ||
200 | 48 | 1 | 3.6 | ||
180 | 72 | 1.36 | 4.1 | ||
160 | 96 | 1.6 | 4.5 |
Nota: Para dados completos de desempenho (incluindo modelos 220VAC e tipos de modulação de ajuste frequente), entre em contato com nossa equipe técnica.
Nosso atuador de válvula elétrica multivoltas inteligente segue rígidos padrões de controle de qualidade, possuindo certificação ISO e certificações oficiais internacionais, incluindo ATEX à prova de explosão (Ex d II C T6) e segurança funcional SIL. Toda a máquina vem com garantia de 18 meses, enquanto os componentes principais (motor, controlador) têm cobertura de 24 meses, complementada por serviços de manutenção vitalícios. Todos os principais componentes eletrônicos atendem aos padrões de nível militar, com uma bateria de reserva integrada que oferece vida útil de 8 anos para monitoramento ininterrupto da posição da válvula durante cortes de energia. Cada unidade passa por testes rigorosos, incluindo 500 horas de resistência à corrosão por névoa salina e mais de 80.000 horas de verificação de operação sem problemas.
• Petróleo, Gás e Petroquímica : Aplicado em extração de petróleo bruto, unidades de refino e sistemas de transporte por dutos, suportando condições corrosivas e de alta temperatura e alta pressão.
• Geração de Energia : Controla válvulas em água de alimentação de caldeiras, tubulações de vapor e sistemas de desnitrificação para usinas térmicas, nucleares e hidrelétricas.
• Tratamento de Água e Engenharia Municipal : Regula válvulas gaveta e válvulas borboleta em sistemas de abastecimento de água, estações de tratamento de esgoto e redes urbanas de abastecimento/drenagem de água.
• Metalurgia e Manufatura : Adequado para fornos siderúrgicos, linhas de produção de laminação e fornos de cimento, resistindo a poeira e vibração.
• Processamento farmacêutico e de alimentos : atende aos padrões de higiene para controle de válvulas estéreis em reatores e equipamentos de processamento, apoiando a verificação de limpeza.
Como selecionar o modelo certo de atuador elétrico multivoltas inteligente?
Forneça parâmetros de válvula (tipo, torque necessário), condições de trabalho (pressão, temperatura) e requisitos de controle (tipo de sinal, necessidades de feedback). Nossa equipe técnica ajudará na correspondência de modelos com base em sua aplicação específica.
Qual é o período de garantia e suporte pós-venda?
Oferecemos garantia de 18 meses para toda a máquina e garantia de 24 meses para componentes principais. Vídeos de instalação gratuitos, orientação remota e suporte no local (para compras em grandes quantidades) estão disponíveis. Os serviços de manutenção vitalícios garantem confiabilidade operacional a longo prazo.
O atuador pode se adaptar a ambientes extremos?
Sim. Suporta temperaturas extremas de -60°C a +120°C. A proteção IP66/68 e o revestimento resistente à corrosão o tornam adequado para ambientes industriais úmidos, empoeirados e corrosivos, com certificação à prova de explosão Ex d II C T6 para áreas perigosas.
Qual é o prazo de entrega?
Os modelos padrão são entregues dentro de 28 a 30 dias úteis, enquanto os modelos personalizados (torque especial, faixa de temperatura ou certificações) exigem 30 a 45 dias úteis.
Este produto combina controle inteligente, durabilidade e segurança, tornando-o o atuador elétrico industrial preferido para clientes globais nos setores de energia, petroquímica, tratamento de água e outros. Contate-nos para soluções customizadas e adaptadas às suas necessidades operacionais.
