O cenário industrial está passando por uma grande mudança em direção à eletrificação. Os fabricantes estão substituindo rapidamente os sistemas pneumáticos e hidráulicos tradicionais por atuações elétricas modernas. Essa transição oferece precisão superior, feedback de dados em tempo real e custos de energia significativamente mais baixos. No entanto, navegar no mercado é difícil. O termo “atuador elétrico” abrange uma vasta gama de hardware, desde microdispositivos em ferramentas médicas até elevadores de várias toneladas em construção pesada. Essa diversidade cria um processo de seleção confuso para engenheiros e gerentes de compras.
Você não pode simplesmente escolher um número de peça de um catálogo sem compreender a mecânica subjacente. O “melhor” atuador depende inteiramente do seu perfil de movimento específico, restrições de espaço e condições ambientais. Este guia detalha as distinções críticas entre tipos de atuadores com base no projeto mecânico e na adequação da aplicação. Ao compreender essas diferenças fundamentais, você pode tomar decisões de engenharia informadas que otimizam o desempenho e reduzem o custo total de propriedade.
Movimento Primeiro: A seleção começa com o requisito fundamental: Linear (empurrar/puxar) vs. Rotativo (torque/ângulo).
A mecânica do acionamento é importante: a escolha entre fusos de avanço, fusos de esferas e correias determina a precisão, a velocidade e o ciclo de trabalho.
Fator de forma versus espaço: Projetos em linha, em ângulo reto e de pista resolvem diferentes restrições geométricas dentro do maquinário.
Realidade do TCO: Embora os custos iniciais sejam mais elevados do que os cilindros pneumáticos, os atuadores elétricos oferecem custos operacionais mais baixos (energia/manutenção) e controle superior.
Para selecionar o componente certo, você deve entender o que acontece dentro da caixa. O princípio de funcionamento do atuador elétrico baseia-se na conversão de energia elétrica em torque mecânico, que é então traduzido em movimento linear ou rotativo.
Se você observar um diagrama de atuador elétrico padrão , normalmente encontrará quatro subsistemas distintos trabalhando em uníssono:
Motor: Esta é a fonte de energia. Geralmente é um motor CC com ou sem escovas, embora motores de passo e servomotores sejam usados para aplicações de alta precisão.
Engrenagem: A saída do motor de alta velocidade deve ser reduzida para aumentar o torque. Os fabricantes usam engrenagens de dentes retos, engrenagens planetárias ou engrenagens helicoidais para atingir a relação velocidade-torque correta.
Mecanismo de acionamento: Este componente converte o movimento rotativo em movimento linear. Os tipos comuns incluem um parafuso de avanço (fuso) e porca de acionamento, ou um sistema de cremalheira e pinhão.
Feedback: Sensores como dispositivos de efeito Hall, potenciômetros ou codificadores ópticos rastreiam a posição. Eles informam ao sistema exatamente onde o atuador está em um determinado momento.
O próprio atuador é o músculo. Ele empurra, puxa ou gira com base na energia que recebe. O controlador atua como o cérebro. Ele envia sinais ao motor para estender ou retrair a haste. Em sistemas sofisticados, o controlador monitora o consumo de corrente e o feedback de posição para evitar danos e garantir repetibilidade precisa.
Quando os engenheiros perguntam Quais são os diferentes tipos de atuadores elétricos?, geralmente procuram uma classificação baseada na estrutura mecânica. O design físico determina como a unidade se integra à sua máquina.
Este é o formato mais reconhecível. Um parafuso interno gira, forçando uma porca a mover um tubo extensível (a haste) para dentro e para fora da carcaça principal.
Melhor Uso: Empurrar, puxar, levantar ou pressionar em ambientes abertos.
Pró: Essas unidades são fáceis de vedar. As altas classificações IP (IP66/IP67) protegem os componentes internos contra poeira e água, tornando-os ideais para uso externo ou em lavagens.
Con: O comprimento total aumenta significativamente durante a operação. Além disso, a haste estendida é suscetível à flexão (deformação) se submetida a cargas laterais.
Em vez de uma haste extensível, um carro desliza ao longo de um trilho ou trilho fixo no corpo do atuador. O comprimento total da unidade permanece constante durante a operação.
Melhor uso: Aplicações que exigem uma área fixa, como scanners médicos ou móveis ajustáveis onde o espaço é apertado.
Pró: Elimina a necessidade de espaço extra para extensão da haste. O design da esteira suporta cargas laterais e momentâneas muito melhor do que as versões tipo haste.
Contra: é difícil vedar a pista deslizante contra ambientes agressivos. Essas unidades normalmente têm classificações IP mais baixas do que suas contrapartes tipo haste.
As colunas de elevação utilizam tubos telescópicos de vários estágios para fornecer movimento vertical. Eles funcionam como um atuador de haste, mas são construídos para serem estruturalmente autossustentáveis.
Melhor uso: Mesas ajustáveis em altura, camas médicas e estações de trabalho industriais ergonômicas.
Benefício exclusivo: Oferecem alta estabilidade e longo alcance vertical, mantendo uma altura retraída muito baixa.
A orientação do motor em relação ao parafuso de acionamento altera a forma do atuador. Esta diferença geométrica ajuda a resolver problemas específicos de embalagem.
O motor, a caixa de engrenagens e o parafuso de avanço ficam em linha reta. Isso cria uma aparência simplificada de tubo.
Trade-off: Este layout oferece o perfil mais fino, o que é excelente para estética ou encaixe dentro de tubos. No entanto, resulta no comprimento retraído mais longo porque o motor fica atrás do parafuso.
O motor fica ao lado do parafuso de acionamento, paralelo ao corpo principal. Engrenagens ou correia dentada conectam o eixo do motor ao parafuso.
Compromisso: Este design reduz significativamente o comprimento total da unidade. Ele também permite que os fabricantes troquem facilmente as relações de transmissão para personalizar as capacidades de velocidade e força sem alterar a carcaça.
O motor é montado perpendicularmente ao parafuso de acionamento, normalmente usando um conjunto de engrenagens helicoidais.
Trade-off: Estes são usuários eficientes do espaço de canto. O mecanismo de engrenagem helicoidal fornece operação muito silenciosa e recursos inerentes de travamento automático, o que significa que a carga normalmente não aciona o motor para trás quando a energia é cortada.
O mecanismo interno que converte a rotação em movimento linear define as características de desempenho. Este é um detalhe crítico de engenharia, muitas vezes esquecido durante a seleção inicial.
| Características | do tipo de fricção | da tecnologia de acionamento | Aplicações ideais |
|---|---|---|---|
| Parafuso de avanço (Acme) | Fricção Deslizante | Silencioso, econômico e muitas vezes com travamento automático. | Ciclos de trabalho baixos a médios; ajustes intermitentes. |
| Parafuso de esfera | Fricção Rolante | Alta eficiência, alto ciclo de trabalho, caro. | Automação industrial contínua; cargas pesadas. |
| Acionado por correia | Sistema de polias | Velocidade muito alta, curso longo, força menor. | Robôs pick-and-place; linhas de transporte rápido. |
Estes dependem do atrito deslizante entre a porca e as roscas do parafuso. Eles são silenciosos e geralmente travam automaticamente, o que significa que mantêm sua posição sem energia. Eles são ideais para aplicações com ciclos de trabalho baixos a médios, onde o custo é um fator importante.
Os parafusos de esferas usam rolamentos de esferas recirculantes para reduzir o atrito. Eles oferecem alta eficiência e podem funcionar continuamente sem superaquecimento. No entanto, são mais caros e não possuem travamento automático; você deve usar um freio para manter a carga no lugar.
Em vez de um parafuso, uma correia move o carro. Esses sistemas fornecem movimento linear rápido e recursos de curso longo, tornando-os perfeitos para tarefas de automação, como linhas de embalagem ou manuseio de materiais.
Embora o movimento linear seja comum, muitos processos industriais requerem rotação. Os tipos de atuadores no setor de controle de processos são projetados especificamente para operar válvulas.

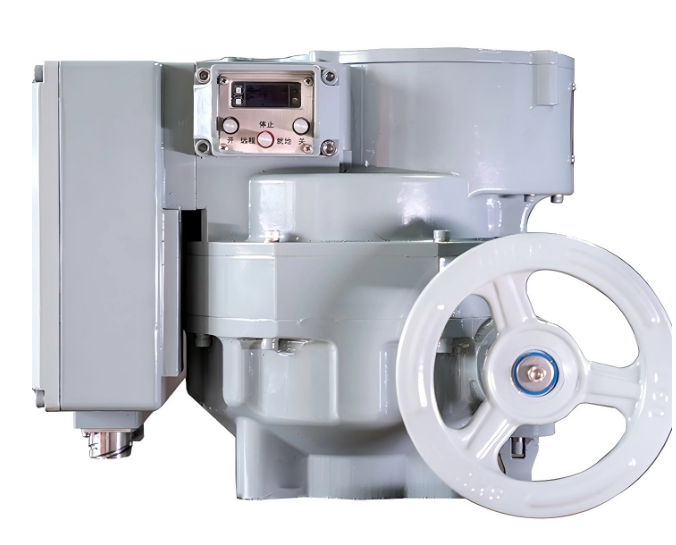

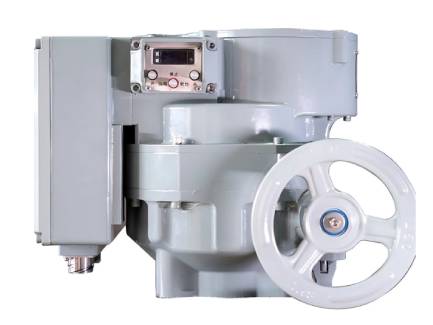

Essas unidades giram um eixo exatamente 90 graus. Eles são usados principalmente para controlar válvulas de esfera e válvulas borboleta. O principal requisito aqui é o alto torque no início e no final do curso para assentar e desencaixar o mecanismo da válvula.
Algumas válvulas, como válvulas gaveta ou válvulas globo, requerem múltiplas rotações completas para abrir ou fechar. Os atuadores multivoltas fornecem rotação contínua com limitação de torque precisa para evitar danos à haste da válvula.
Os atuadores de corte operam de forma simples: totalmente abertos ou totalmente fechados. Eles são usados para controle liga/desliga. Os atuadores reguladores aceitam sinais analógicos (como 4-20 mA) para modular o fluxo com precisão, posicionando a válvula em qualquer ângulo entre 0 e 90 graus.
Selecionar o hardware certo requer uma abordagem sistemática. Os engenheiros normalmente seguem um caminho lógico específico. Aqui está Como escolher um atuador elétrico? sem gastar demais ou subespecificar.
Comece com o básico. Calcule a carga dinâmica (o peso que você move) e a carga estática (o peso que você segura). Determine a velocidade necessária. Lembre-se de que a alta velocidade geralmente requer menor força por watt. Categorize sua necessidade: você está procurando uma unidade Micro (~200N), uma unidade Utilitária (~2000N) ou uma fera Industrial (6000N+)?
Os motores elétricos geram calor. Você deve definir o percentual operacional. Se a unidade funcionar 10% do tempo e descansar 90%, um parafuso de avanço está adequado. Se funcionar 100% continuamente, você precisará de um parafuso de esfera ou de um sistema de motor sem escova para evitar desgaste.
Onde ele vai morar? Se o dispositivo estiver ao ar livre, você precisará de classificações IP66 ou IP67 para resistência à água. Se estiver em uma fábrica de processamento de alimentos, você pode precisar do IP69K para lavagens de alta pressão. Além disso, considere a montagem. Você usará uma montagem Clevis (pivô), um munhão ou um flange rígido?
Nem todos os fornecedores são iguais. Ao avaliar um fabricante de atuadores elétricos , procure recursos de personalização. Eles podem ajustar o comprimento dos traços? Eles oferecem arquivos CAD 3D para sua equipe de design? Verifique se eles fornecem controladores integrados ou se você precisa comprar drivers externos separadamente.
Mudar para atuadores elétricos traz imensos benefícios, mas você deve estar atento às armadilhas comuns de implementação.
Os atuadores de haste padrão são projetados apenas para cargas axiais (empurrando para fora). Forças radiais ou cargas laterais entortarão a haste e destruirão as vedações. Se a sua aplicação envolver carregamento lateral, você deverá usar trilhos-guia externos ou mudar para um atuador de esteira.
Se a energia for cortada, a carga cairá? Os atuadores de fuso de esfera podem retroceder facilmente. Para evitar ferimentos ou danos, você deve garantir que o sistema inclua um freio mecânico ou escolher um projeto de engrenagem helicoidal que seja inerentemente autotravante.
O preço inicial de um sistema elétrico costuma ser mais alto do que o de um cilindro pneumático. No entanto, o TCO geralmente é menor. Os sistemas pneumáticos sofrem com vazamentos de ar caros e altos custos de manutenção do compressor. Os sistemas elétricos consomem energia apenas quando estão em movimento, proporcionando economia a longo prazo e um ambiente de produção mais limpo.
O “melhor” atuador é estritamente definido pela geometria do seu espaço e pela física da sua carga. Quer você precise da potência bruta de um substituto hidráulico ou da precisão compacta de um atuador de esteira, o mercado oferece uma solução. O sucesso vem de uma abordagem “que prioriza os requisitos”. Defina seus parâmetros de Força, Velocidade e Curso antes de abrir um catálogo.
Não adivinhe quando se trata de controle de movimento. Consulte um engenheiro de aplicação experiente para validar seus cálculos de dimensionamento. Um atuador elétrico bem escolhido proporcionará anos de operação livre de manutenção, controle preciso e economia significativa de energia.
R: As quatro categorias amplas são: Quais são os 4 tipos de atuadores e seus usos? concentra-se em: Elétrico (automação limpa e precisa), Hidráulico (levantamento pesado, construção), Pneumático (automação de fábrica rápida e simples) e Mecânico (engrenagens/alavancas manuais). Os atuadores elétricos estão cada vez mais substituindo os demais devido ao melhor controle e eficiência.
R: Que tipo de atuadores são os mais comumente usados? depende da indústria. Para serviços gerais e automação residencial, os atuadores elétricos tipo haste linear são o padrão. Em sistemas de controle de processos e tubulações, os atuadores rotativos de um quarto de volta são os mais comuns para o gerenciamento de válvulas.
R: Um solenóide é projetado para movimento liga/desliga curto e instantâneo (como uma trava). Um atuador elétrico fornece um curso controlado com velocidade variável e capacidades de posicionamento intermediário. Os atuadores são para perfis de movimento precisos, enquanto os solenóides são para comutação binária.
R: Sim. Atuadores elétricos industriais modernos podem gerar forças superiores a 15.000 N (mais de 3.300 libras). Eles estão substituindo os cilindros hidráulicos em muitas aplicações pesadas para eliminar vazamentos de fluidos, reduzir a manutenção e melhorar a precisão do posicionamento.
