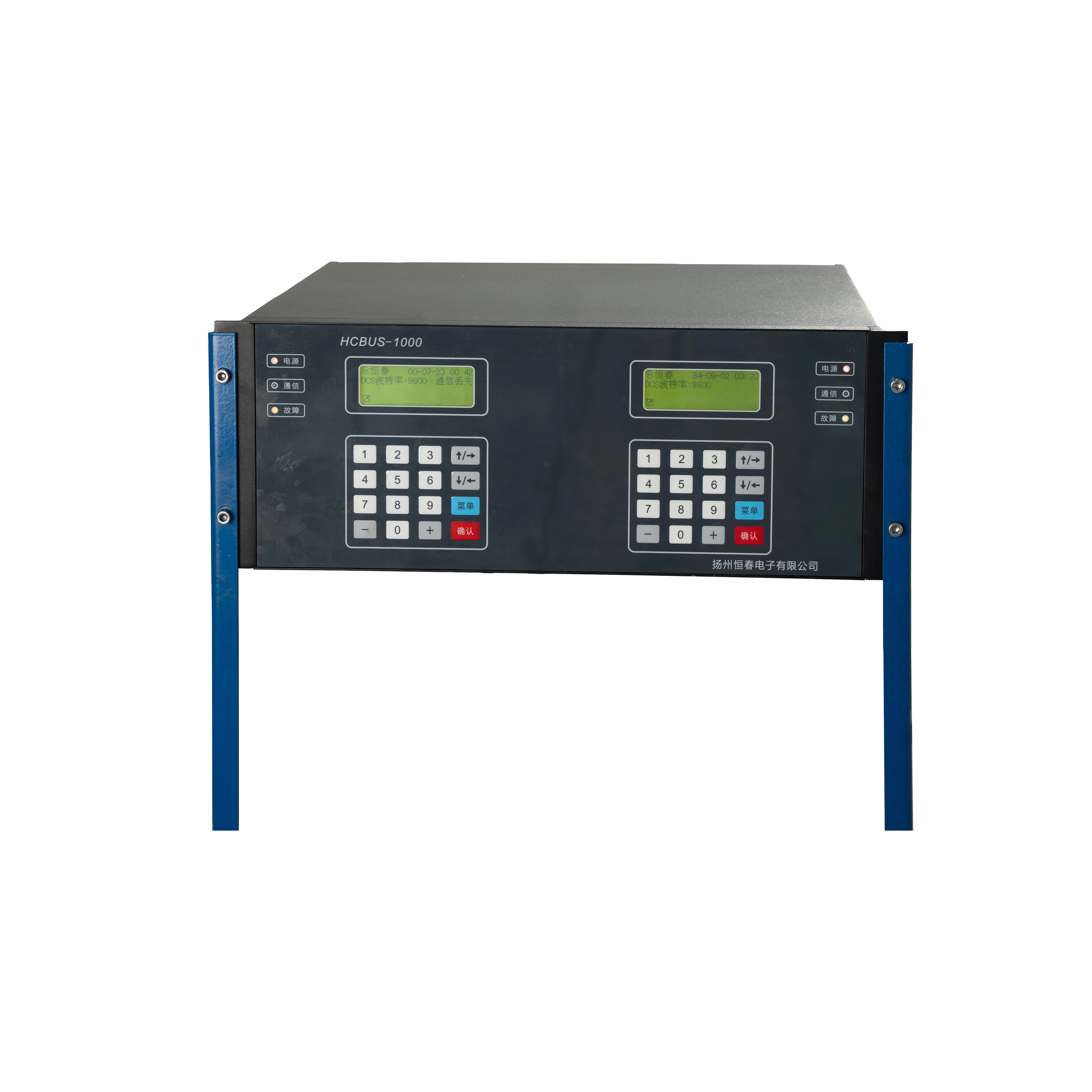

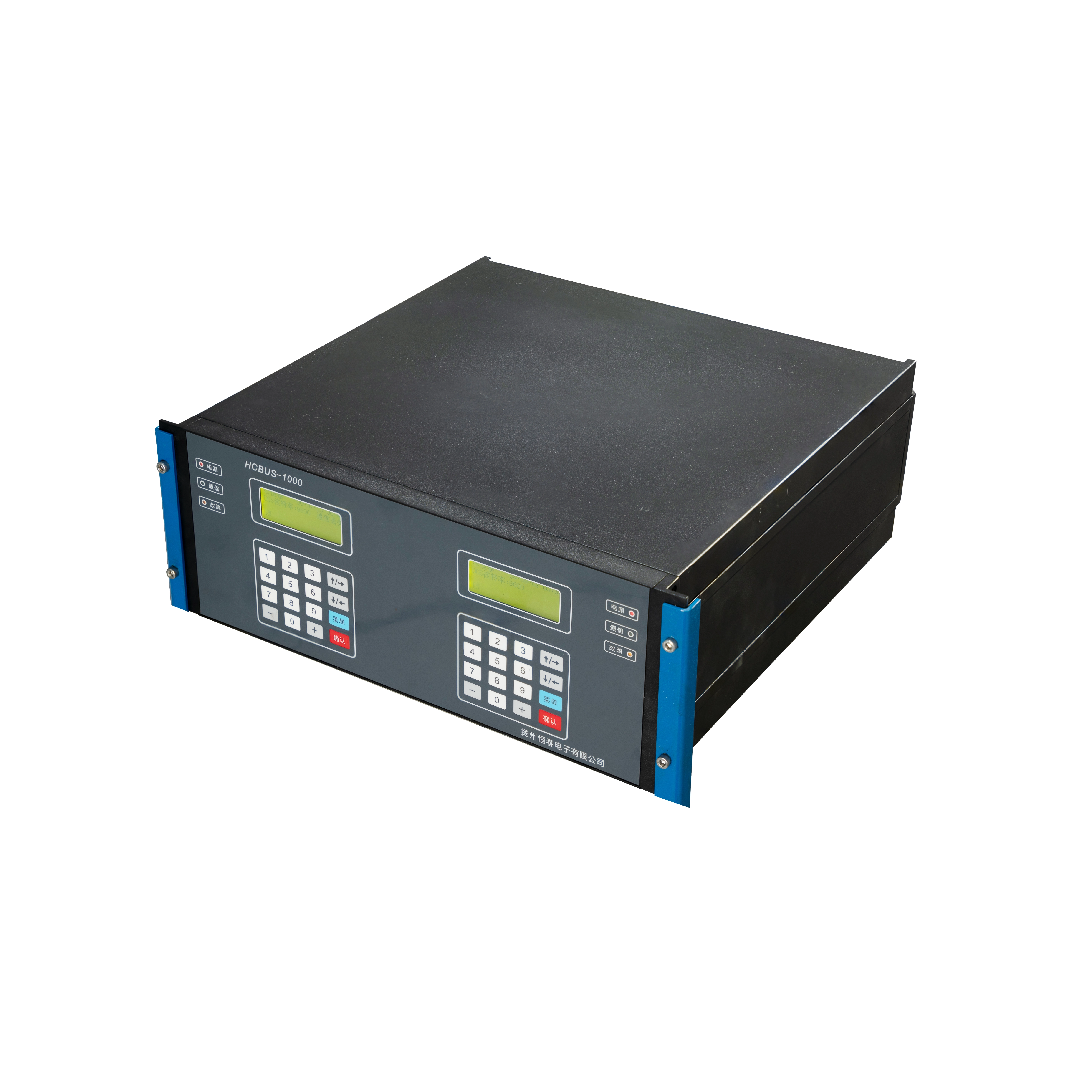

Controlador mestre de barramento de anel redundante inteligente para atuadores

O controlador mestre de barramento de anel redundante inteligente para atuadores é um sistema de controle de barramento de campo industrial de última geração projetado para centralizar o gerenciamento de redes de controle de fluidos. Projetado por uma empresa 'Pequena Gigante Especializada e Inovadora' de nível nacional, este sistema serve como ponte de comunicação crítica entre computadores host (DCS/PLC) e atuadores elétricos de campo.

Ao utilizar uma sofisticada topologia em anel de dois fios, este controlador elimina a necessidade de cabeamento ponto a ponto complexo encontrado em redes em estrela tradicionais. Ele foi desenvolvido especificamente para fornecer backup a quente redundante mestre-escravo, garantindo que a transmissão de dados permaneça ininterrupta mesmo no caso de quebra de cabo ou falha de ponto único. Seja implantado em usinas nucleares, refinarias petroquímicas ou oleodutos de longa distância, este controlador garante o mais alto nível de estabilidade de comando e monitoramento em tempo real.

Principais recursos técnicos

Comunicação redundante à prova de falhas

Em aplicações industriais críticas, a perda de comunicação pode levar a tempos de inatividade catastróficos. Este controlador apresenta uma arquitetura de redundância de canal duplo. Ele gerencia dados por meio de dois caminhos independentes:

• Mecanismo de Hot Backup: Se a linha de comunicação primária for cortada ou sofrer interferência, o sistema muda perfeitamente para o canal secundário sem perturbar a operação.

• Autodiagnóstico: O controlador monitora continuamente a integridade do loop de barramento e alerta automaticamente os operadores sobre locais de falha, reduzindo drasticamente o tempo de resposta de manutenção.




Topologia em anel de alta eficiência

Os sistemas tradicionais exigem cabos individuais que vão da sala de controle até cada válvula. Nosso controlador mestre Ring Bus revoluciona isso ao permitir que até 31 atuadores por canal sejam conectados em um loop simples usando cabos de par trançado.

• Redução de custos: reduz significativamente os custos de material de cabeamento e mão de obra de engenharia.

• Distância: Suporta distâncias de comunicação de até 1.200 metros , ideal para parques de tanques e tubulações expansivos.




Eletrônica e proteção avançadas

Fabricados em nossa de última geração oficina eletrônica , os PCBs internos do controlador passam por montagem SMT de precisão e processos especializados de revestimento UV. Isso garante resistência superior à umidade, poeira e corrosão.

• Imunidade a surtos: As portas possuem isolamento de 4.000 V e são testadas para resistir a surtos de raios (20kA, 8/20 μs), atendendo aos padrões EMC Nível IV.

• Durabilidade extrema: avaliado para operação entre -25°C e 80°C, garantindo confiabilidade em ambientes industriais externos e agressivos.




Integração e escalabilidade perfeitas

O sistema é baseado no protocolo Modbus RTU universalmente aceito , oferecendo compatibilidade plug-and-play com as principais marcas de PLC e sistemas DCS por meio de interfaces RS485 ou RS232. Ele suporta modos de rede flexíveis, incluindo configurações em Série, Paralelo e Híbrido, para combinar com o layout físico da sua instalação.

Como funciona: a vantagem do Ring Bus

Ao contrário de uma ligação em cadeia padrão, onde uma interrupção no meio corta todos os dispositivos downstream, nossa arquitetura Ring Bus cria um circuito fechado.

1. Operação normal: Os dados fluem em uma direção primária para todos os atuadores.

2. Cenário de falha:Se um cabo for cortado entre o Atuador A e o Atuador B, o Controlador Mestre detecta a ruptura instantaneamente.

3. Reencaminhamento Automático: O controlador ativa a porta secundária, enviando dados do 'outro lado' do anel. Todos os atuadores permanecem online e controláveis, permitindo que as equipes de manutenção reparem o cabo sem desligar a planta.




Guia de seleção por capacidade

Para acomodar instalações de tamanhos variados, o sistema é modular. Embora a tecnologia principal permaneça a mesma, os clientes podem selecionar configurações com base no número de canais necessários:

• Configuração de 2 canais:Ideal para loops de pequena escala (suporta até 62 válvulas).

• Configuração de 4 canais:O padrão para a maioria das plantas de processamento (suporta até 125 válvulas).

• Configuração de 6 canais: Controle de alta densidade (suporta até 186 válvulas).

• Configuração de 8 canais:Capacidade máxima para grandes redes elétricas (Suporta até 248 válvulas).




Aplicações Típicas

Apoiado por mais de 32 anos de excelência em fabricação e certificações globais (CE, ATEX, ISO), este Bus Master Controller é confiável em setores de alto risco:

• Energia Térmica e Nuclear: Controle preciso de amortecedores e circuitos de resfriamento.

• Transmissão de Petróleo e Gás:Monitoramento de longa distância de válvulas de dutos.

• Tratamento de Água:Gestão centralizada de comportas distribuídas.

• Processamento Químico:Controle seguro e redundante em zonas perigosas




Perguntas frequentes

P: Este controlador pode funcionar com atuadores não Hengchun?

R: Sim, desde que os atuadores suportem o protocolo Modbus RTU padrão e a camada física RS485, eles podem ser integrados em nossa rede em anel. No entanto, o emparelhamento com os Atuadores Elétricos Inteligentes Hengchun garante um desempenho ideal e um comissionamento mais fácil.

P: Que tipo de cabo é recomendado

R: Recomendamos cabos blindados de par trançado de alta qualidade para maximizar a imunidade a interferências e atingir a distância total de comunicação de 1200 m.

P: O sistema é compatível com os padrões da Indústria 4.0?

R: Absolutamente. Ao digitalizar os dados da válvula e permitir o diagnóstico remoto, este controlador é um componente chave na modernização de plantas para a Internet Industrial das Coisas (IIoT).
